Szczegóły Produktu:
Zapłata:
|
Konduktor: | Aluminiowe | Izolacja: | XLPE |
---|---|---|---|
Osłona: | PVC | Liczba rdzenia: | 1 |
Napięcie znamionowe: | 1KV-35KV | Materiał zbroi: | Drut stalowy lub taśma stalowa |
Ekran: | Drut Coop / Taśma | ||
High Light: | armored electrical cable,armoured electric cable |

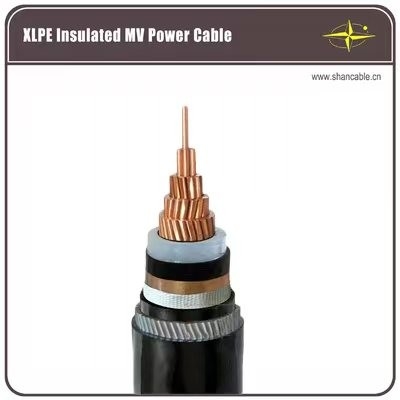

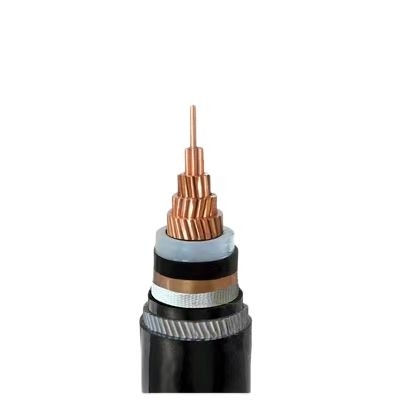

Dostosowany kabel elektryczny z pancerza z aluminium, opancerzony kabel zasilający
Opis :
CU / XLPE / S T A / PVC, IEC 60502
IEC 60502, IEC 60228 , GB / T 12706.1-2008.
CE, CCC, KEMA
Konstrukcje
Dyrygent: C skręcany drutem aluminiowym, zgodny z IEC 60228 klasa 2
Izolacja: XLPE / A
Ekran: drut miedziany / taśma
Pokrycie wewnętrzne: PVC
Pancerz: Drut stalowy ocynkowany lub taśma
Płaszcz: PVC typu ST 2 do IEC 60502, czarny
Uwaga: Kolor izolacji zgodnie z normami lub wymaganiami klienta
Aplikacje
Używany do linii przesyłowych i dystrybucyjnych o napięciu znamionowym 35 kV i niższym. W porównaniu z PVC Insulated Power, kabel zasilający XLPE posiada nie tylko cechy doskonałej elektryczności, mechanizmu, odporności na ciepło i starzenie się, odporność na stres środowiska i odporność na korozję chemiczną, ale także prostą konstrukcję, niewielką wagę, brak ograniczeń po nałożeniu kropli, i wysokie limity temperatury dla długotrwałej pracy.
Do układania wewnątrz i na zewnątrz. W stanie utrzymać pewną przyczepność podczas montażu, ale nie zewnętrzne siły mechaniczne. Standardy
Międzynarodowy: IEC 60502, IEC 60228
Chiny: GB / T 12706,1-2008
Inne normy, takie jak BS, DIN i ICEA na życzenie
Dane techniczne
Napięcie znamionowe: 2-35 kV
Max . Temperatura przewodnika . : normalny ( 9 0 ° C ), zwarcie nie więcej niż 5 s ( 16 0 ° C, gdy przekrój poniżej 30 0 mm 2 , 14 0 ° C, gdy przekrój przekracza 30 0 mm 2 )
Min . Tbient ambient . : Kabel należy podgrzać, jeśli temperatura otoczenia jest niższa niż 0 ° C
Min. Promień gięcia: kabel jednożyłowy 20 ( d + D) ± 5%
Kabel wielordzeniowy 15 ( d + D) ± 5%
Certyfikaty
CE, RoHS, CCC, KEMA i inne inne na życzenie
4 Tabela napięcia, rdzenia i przekroju
Pozycja | Kategoria A, B | 3,6 / 6kV | 6 / 10kV | 8,7 / 15kV | 12 / 20kV | 18 / 30kV | 21 / 35kV |
Kategoria A, B | 6 / 6kV | 8,7 / 10 kV | 12 / 15kV | 18 / 20kV | - | 26/35 kV | |
Pojedynczy rdzeń | mm2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
Trzy podstawowe | mm2 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
Kabel o napięciu znamionowym kategorii A stosowany jest w sytuacji wymagającej nie więcej niż 1 min. usterki uziemienia trwały. W przypadku kabla o napięciu znamionowym kategorii B, czas trwałości uziemienia zwykle nie przekracza 1 godziny, maks. czas trwa nie dłużej niż 8 godzin, roczny czas zwarcia doziemnego łącznie nie powinien przekraczać 125 godzin, kategoria C obejmuje cały system oczekujący kategorii A i B.
Opis :
CU / XLPE / S T A / PVC, IEC 60502
IEC 60502, IEC 60228 , GB / T 12706.1-2008.
CE, CCC, KEMA
Konstrukcje
Dyrygent: przewód miedziany z przewodem miedzianym, zgodny z IEC 60228 klasa 2
Izolacja: XLPE / A
Pokrycie wewnętrzne: PVC
Pancerz: Drut stalowy ocynkowany lub taśma
Płaszcz: PVC typu ST 2 do IEC 60502, czarny
Uwaga: Kolor izolacji zgodnie z normami lub wymaganiami klienta
Aplikacje
Używany do linii przesyłowych i dystrybucyjnych o napięciu znamionowym 35 kV i niższym. W porównaniu z PVC Insulated Power, kabel zasilający XLPE posiada nie tylko cechy doskonałej elektryczności, mechanizmu, odporności na ciepło i starzenie się, odporność na stres środowiska i odporność na korozję chemiczną, ale także prostą konstrukcję, niewielką wagę, brak ograniczeń po nałożeniu kropli, i wysokie limity temperatury dla długotrwałej pracy.
Do układania wewnątrz i na zewnątrz. W stanie utrzymać pewną przyczepność podczas montażu, ale nie zewnętrzne siły mechaniczne. Standardy
Międzynarodowy: IEC 60502, IEC 60228
Chiny: GB / T 12706,1-2008
Inne normy, takie jak BS, DIN i ICEA na życzenie
Dane techniczne
Napięcie znamionowe: 2-35 kV
Max . Temperatura przewodnika . : normalny ( 9 0 ° C ), zwarcie nie więcej niż 5 s ( 16 0 ° C, gdy przekrój poniżej 30 0 mm 2 , 14 0 ° C, gdy przekrój przekracza 30 0 mm 2 )
Min . Tbient ambient . : Kabel należy podgrzać, jeśli temperatura otoczenia jest niższa niż 0 ° C
Min. Promień gięcia: kabel jednożyłowy 20 ( d + D) ± 5%
Kabel wielordzeniowy 15 ( d + D) ± 5%
Certyfikaty
CE, RoHS, CCC, KEMA i inne inne na życzenie
4 Tabela napięcia, rdzenia i przekroju
Pozycja | Kategoria A, B | 3,6 / 6kV | 6 / 10kV | 8,7 / 15kV | 12 / 20kV | 18 / 30kV | 21 / 35kV |
Kategoria A, B | 6 / 6kV | 8,7 / 10 kV | 12 / 15kV | 18 / 20kV | - | 26/35 kV | |
Pojedynczy rdzeń | mm2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
Trzy podstawowe | mm2 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
Kabel o napięciu znamionowym kategorii A stosowany jest w sytuacji wymagającej nie więcej niż 1 min. usterki uziemienia trwały. W przypadku kabla o napięciu znamionowym kategorii B, czas trwałości uziemienia zwykle nie przekracza 1 godziny, maks. czas trwa nie dłużej niż 8 godzin, roczny czas zwarcia doziemnego łącznie nie powinien przekraczać 125 godzin, kategoria C obejmuje cały system oczekujący kategorii A i B.
