Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Kabel izolowany XLPE 33kV | rozmiar: | 35 mm2 do 1000 mm2 |
|---|---|---|---|
| Numer rdzenia: | 3 rdzenie | standardowe: | IEC 60502-2, IEC 60228 |
| aplikacji: | Do układania w pomieszczeniu i na zewnątrz | Napięcie znamionowe: | 33kV |
| Darmowe próbki: | Tak | Gwarancja: | 24 miesięcy |
| Korporacja: | grupa shenghua | Marka: | Sh Kabel |
| Podkreślić: | kabel izolowany xlpe,kabel elektryczny xlpe |
||
Trzyżyłowy przewód miedziany o średnim napięciu w izolacji XLPE 11 kV

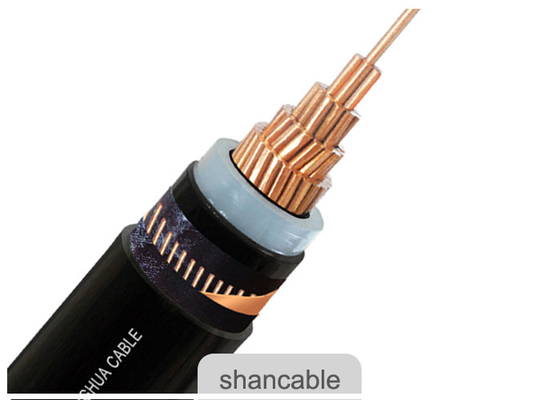

Budowa
Przewodnik: Kompaktowy przewód miedziany, Cl.2 zgodnie z IEC 60228
Ekran przewodu: półprzewodnikowy
Izolacja: XLPE (usieciowany polietylen) o mocy 90 OC
Ekran izolacji: półprzewodnikowy
Ekran: taśma miedziana
Płaszcz: PVC lub FR-PVC typ ST2 zgodnie z IEC 60502, czarny
Aplikacje
Do układania w pomieszczeniu i na zewnątrz. Może wytrzymać pewną przyczepność podczas instalacji, ale nie zewnętrzne siły mechaniczne. Układanie kabla jednożyłowego w kanałach magnetycznych jest niedozwolone.
Standardy
Międzynarodowe: IEC 60502, IEC 60228, (IEC 60332-3 tylko dla ZR-YJV)
Chiny: GB / T 12706, (GB / T 18380-3 tylko dla ZR-YJV)
Inne standardy, takie jak BS, DIN i ICEA na życzenie
Dane techniczne
Napięcie znamionowe: 6 / 10kV
Maksymalna temperatura przewodu: w warunkach normalnych (90 ° C), awaryjnych (130 ° C) lub zwarciowych nie więcej niż 5 s (250 ℃).
Min. Temperatura otoczenia. 0 ° C, po instalacji i tylko wtedy, gdy kabel jest w stałym położeniu
Min. Promień gięcia: 20 x średnica zewnętrzna kabla dla pojedynczego rdzenia
15 x średnica zewnętrzna kabla dla wielu rdzeni
Dane techniczne
| Nie m. Przekrój przewodu | Nici / średnica Dyrygenta | Grubość izolacji | Grubość płaszcza | Około. OD | Około. Waga | Max. Rezystancja przewodu DC (20 ℃) | Testowanie napięcia przemiennego | Aktualna ocena | |
| mm 2 | szt / mm | mm | mm | (mm) | kg / km | Ω / km | kV / 5 min | W powietrzu (A) | W glebie (A) |
| 1 × 25 | 7 / 2.14 | 3.4 | 2) | 20,0 | 598 | 0,727 | 21 | 140 | 150 |
| 1 × 35 | 7 / 2,52 | 3.4 | 2) | 22,0 | 719 | 0,524 | 21 | 175 | 180 |
| 1 × 50 | 10 / 2,52 | 3.4 | 2) | 23,0 | 884 | 0,387 | 21 | 205 | 215 |
| 1 × 70 | 14 / 2,52 | 3.4 | 2) | 24,0 | 1097 | 0,268 | 21 | 260 | 265 |
| 1 × 95 | 19 / 2,52 | 3.4 | 2) | 26,0 | 1378 | 0,193 | 21 | 315 | 315 |
| 1 × 120 | 24 / 2,52 | 3.4 | 2) | 28,0 | 1658 | 0,153 | 21 | 365 | 360 |
| 1 × 150 | 30 / 2,52 | 3.4 | 2) | 30,0 | 1967 | 0,124 | 21 | 415 | 405 |
| 1 × 185 | 37 / 2,52 | 3.4 | 2) | 31,0 | 2335 | 0,0991 | 21 | 475 | 455 |
| 1 × 240 | 48 / 2,52 | 3.4 | 2) | 34,0 | 2908 | 0,0754 | 21 | 565 | 530 |
| 1 × 300 | 61 / 2,52 | 3.4 | 2) | 36,0 | 3507 | 0,0601 | 21 | 645 | 595 |
| 1 × 400 | 61 / 2,97 | 3.4 | 2.5 | 39,0 | 4503 | 0,0470 | 21 | 750 | 680 |
| 1 × 500 | 61 / 3,23 | 3.4 | 2.5 | 42,0 | 5479 | 0,0366 | 21 | 865 | 765 |
| 1 × 630 | 61 / 3,50 | 3.4 | 2.5 | 48,0 | 6952 | 0,0283 | 21 | 990 | 860 |
| 1 × 800 | 91 / 3,20 | 3.4 | 2.6 | 52,0 | 7120 | 0,0221 | 21 | 1140 | 950 |
| 1 × 1000 | 91 / 3,75 | 3.4 | 2.8 | 57,0 | 10500 | 0,0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7 / 2.14 | 3.4 | 2.3 | 41,0 | 895 | 0,727 | 21 | 120 | 125 |
| 3 × 35 | 7 / 2,52 | 3.4 | 2.4 | 44,0 | 2293 | 0,524 | 21 | 145 | 155 |
| 3 × 50 | 10 / 2,52 | 3.4 | 2.5 | 46,0 | 2812 | 0,387 | 21 | 175 | 180 |
| 3 × 70 | 14 / 2,52 | 3.4 | 2.6 | 50,0 | 3508 | 0,268 | 21 | 220 | 220 |
| 3 × 95 | 19 / 2,52 | 3.4 | 2.7 | 53,0 | 4402 | 0,193 | 21 | 265 | 265 |
| 3 × 120 | 24 / 2,52 | 3.4 | 2.8 | 56,0 | 5319 | 0,153 | 21 | 305 | 300 |
| 3 × 150 | 30 / 2,52 | 3.4 | 2.9 | 59,0 | 6309 | 0,124 | 21 | 350 | 340 |
| 3 × 185 | 37 / 2,52 | 3.4 | 3.0 | 62,0 | 7319 | 0,0991 | 21 | 395 | 380 |
| 3 × 240 | 48 / 2,52 | 3.4 | 3.2 | 68,0 | 9218 | 0,0754 | 21 | 470 | 435 |
| 3 × 300 | 61 / 2,52 | 3.4 | 3.4 | 72,0 | 11159 | 0,0601 | 21 | 535 | 485 |
| 3 × 400 | 61 / 2,97 | 3.4 | 3.6 | 81,0 | 15107 | 0,0470 | 21 | 610 | 520 |
