Szczegóły Produktu:
Zapłata:
|
| Konduktor: | Kompaktowy drut miedziany, klasa 2 zgodnie z IEC 60228 | Izolacja: | XLPE (usieciowany polietylen) o mocy 90 OC |
|---|---|---|---|
| Rdzeń: | Multi Core | Kolor izolacji: | Czerwony, żółty, niebieski |
| Temp. Pracy: | 90 stopni | Osłona: | PVC lub FR-PVC typ ST2 zgodnie z IEC 60502, czarny |
| Korporacja: | grupa shenghua | Marka: | Sh Kabel |
| Podkreślić: | kabel izolacyjny xlpe,kabel izolowany xlpe |
||

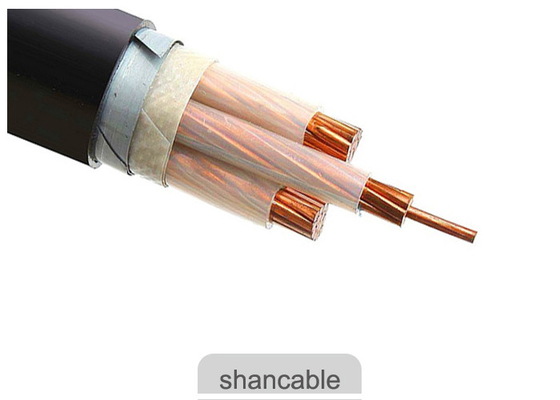

Wielordzeniowy izolowany kabel zasilający XLPE Przewód miedziany Niskie napięcie 1kv
Budowa
Przewodnik: Kompaktowy przewód miedziany, Cl.2 zgodnie z IEC 60228
Izolacja: XLPE (usieciowany polietylen) o mocy 90 OC
Płaszcz wewnętrzny: PVC typ ST2 zgodnie z IEC 60502, czarny
Pancerz: Zbroja z podwójnej taśmy stalowej
Płaszcz: PVC lub FR-PVC typ ST2 zgodnie z IEC 60502, czarny
Aplikacje
Do układania w pomieszczeniu i na zewnątrz. Może wytrzymać pewną przyczepność podczas instalacji, ale nie zewnętrzne siły mechaniczne. Układanie kabla jednożyłowego w kanałach magnetycznych jest niedozwolone.
Standardy
Międzynarodowe: IEC 60502-1, IEC 60228,
Chiny: GB / T 12706, (GB / T 18380-3 tylko dla ZR-YJV)
Inne standardy, takie jak BS, DIN i ICEA na życzenie
Dane techniczne
Napięcie znamionowe: 0,6 / 1kV
Maksymalna temperatura przewodu: w warunkach normalnych (90 ° C), awaryjnych (130 ° C) lub zwarciowych nie więcej niż 5 s (250 ℃).
Min. Temperatura otoczenia. 0 ° C, po instalacji i tylko wtedy, gdy kabel jest w stałym położeniu
Min. Promień gięcia: 20 x średnica zewnętrzna kabla dla pojedynczego rdzenia
15 x średnica zewnętrzna kabla dla wielu rdzeni
Certyfikaty
CE, RoHS, KEMA i inne na życzenie
Przedmioty handlowe: MOQ: 200m
Warunki płatności: 30% T / T przed produkcją, 70% T / T przed dostawą
Pakowanie: drewniany żelazny bęben
Dane techniczne
| Nie m. Przekrój przewodu | Nici / średnica Dyrygenta | Grubość izolacji | Grubość taśmy stalowej | Grubość płaszcza | Około. OD | Około. Waga | Max. Rezystancja przewodu DC (20 ℃) | Testowanie napięcia przemiennego | Aktualna ocena | |
| mm 2 | szt / mm | mm | mm | mm | (mm) | kg / km | Ω / km | kV / 5 min | W powietrzu (A) | W glebie (A) |
| 3 × 4 | 1 / 2,25 | 0,7 | 2x0,2 | 1.5 | 15 | 390 | 4,61 | 3.5 | 34 | 45 |
| 3 × 6 | 1 / 2,76 | 0,7 | 2x0,2 | 1.5 | 16 | 471 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10 | 7 / 1,38 | 0,7 | 2x0,2 | 1.5 | 18 | 622 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16 | 7 / 1,78 | 0,7 | 2x0,2 | 2.0 | 22 | 1005 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25 | 7 / 2.14 | 0,9 | 2x0,2 | 2.0 | 25,0 | 1371 | 0,727 | 3.5 | 105 | 125 |
| 3 × 35 | 7 / 2,52 | 0,9 | 2x0,2 | 2.0 | 27,0 | 1724 | 0,524 | 3.5 | 125 | 155 |
| 3 × 50 | 10 / 2,52 | 1.0 | 2x0,2 | 2.0 | 30,0 | 2247 | 0,387 | 3.5 | 160 | 185 |
| 3 × 70 | 14 / 2,52 | 1.1 | 2x0,2 | 2.5 | 35,0 | 3023 | 0,268 | 3.5 | 200 | 225 |
| 3 × 95 | 19 / 2,52 | 1.1 | 2x0,5 | 2.5 | 39,0 | 3825 | 0,193 | 3.5 | 245 | 270 |
| 3 × 120 | 24 / 2,52 | 1.2 | 2x0,5 | 2.5 | 42,0 | 4642 | 0,153 | 3.5 | 285 | 310 |
| 3 × 150 | 30 / 2,52 | 1.4 | 2x0,5 | 3.0 | 48,0 | 5767 | 0,124 | 3.5 | 325 | 345 |
| 3 × 185 | 37 / 2,52 | 1.6 | 2x0,5 | 3.0 | 51,0 | 6895 | 0,0991 | 3.5 | 375 | 390 |
| 3 × 240 | 48 / 2,52 | 1.7 | 2x0,5 | 3.0 | 56,0 | 8617 | 0,0754 | 3.5 | 440 | 450 |
| 3 × 300 | 61 / 2,52 | 1.8 | 2x0,5 | 3.0 | 59,0 | 10928 | 0,0601 | 3.5 | 505 | 515 |
