Szczegóły Produktu:
Zapłata:
|
| Konduktor: | Kompaktowy skrętka aluminiowa, klasa 2 zgodnie z IEC 60228 | Izolacja: | XLPE (usieciowany polietylen) o mocy 90 OC |
|---|---|---|---|
| Próbki: | Darmowe | Kolor izolacji: | Czerwony, żółty, niebieski |
| Osłona: | PVC lub FR-PVC typ ST2 zgodnie z IEC 60502, czarny | Ekran: | Taśma miedziana |
| Korporacja: | grupa shenghua | Marka: | Sh Kabel |
| Podkreślić: | kabel izolacyjny xlpe,kabel izolowany xlpe |
||

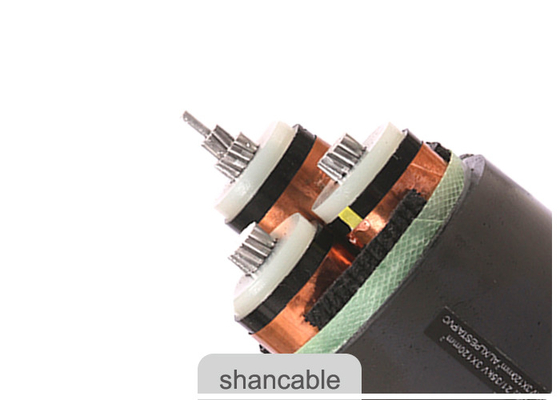

Trzyżyłowy aluminiowy przewód izolowany XLPE Kabel zasilający średniego napięcia 21 / 35kV
Budowa
Przewód: zwarty skrętka aluminiowa, klasa 2 zgodnie z IEC 60228
Ekran przewodu: półprzewodnikowy
Izolacja: XLPE (usieciowany polietylen) o mocy 90 OC
Ekran izolacji: półprzewodnikowy
Ekran: taśma miedziana
Płaszcz: PVC lub FR-PVC typ ST2 zgodnie z IEC 60502, czarny
Aplikacje
Do układania w pomieszczeniu i na zewnątrz. Może wytrzymać pewną przyczepność podczas instalacji, ale nie zewnętrzne siły mechaniczne. Układanie kabla jednożyłowego w kanałach magnetycznych jest niedozwolone.
Standardy
Międzynarodowe: IEC 60502-1, IEC 60228,
Chiny: GB / T 12706, (GB / T 18380-3 tylko dla ZR-YJV)
Inne standardy, takie jak BS, DIN i ICEA na życzenie
Dane techniczne
Napięcie znamionowe: 21/35 (36) kV
Maksymalna temperatura przewodu: w warunkach normalnych (90 ° C), awaryjnych (130 ° C) lub zwarciowych nie więcej niż 5 s (250 ℃).
Min. Temperatura otoczenia. 0 ° C, po instalacji i tylko wtedy, gdy kabel jest w stałym położeniu
Min. Promień gięcia: 20 x średnica zewnętrzna kabla dla pojedynczego rdzenia
15 x średnica zewnętrzna kabla dla wielu rdzeni
Certyfikaty
CE, RoHS, KEMA i inne na życzenie
Przedmioty handlowe: MOQ: 200m
Warunki płatności: 30% T / T przed produkcją, 70% T / T przed dostawą
Pakowanie: drewniany żelazny bęben
Dane techniczne
| Nie m. Przekrój przewodu | Nici / średnica Dyrygenta | Grubość izolacji | Grubość płaszcza | Około. OD | Około. Waga | Max. Rezystancja przewodu DC (20 ℃) | Testowanie napięcia przemiennego | Aktualna ocena | |
| mm 2 | szt / mm | mm | mm | (mm) | kg / km | Ω / km | kV / 5 min | W powietrzu (A) | W glebie (A) |
| 1 × 50 | 10 / 2,52 | 9.3 | 2) | 37,0 | 1360 | 0,641 | 73,5 | 170 | 165 |
| 1 × 70 | 14 / 2,52 | 9.3 | 2.5 | 38,0 | 1471 | 0,433 | 73,5 | 210 | 200 |
| 1 × 95 | 19 / 2,52 | 9.3 | 2.5 | 40,0 | 1605 | 0,320 | 73,5 | 255 | 240 |
| 1 × 120 | 24 / 2,52 | 9.3 | 2.5 | 42,0 | 1756 | 0,253 | 73,5 | 290 | 270 |
| 1 × 150 | 30 / 2,52 | 9.3 | 2.5 | 44,0 | 1910 | 0,206 | 73,5 | 330 | 305 |
| 1 × 185 | 37 / 2,52 | 9.3 | 2.5 | 45,0 | 2102 | 0,1640 | 73,5 | 380 | 345 |
| 1 × 240 | 48 / 2,52 | 9.3 | 2.5 | 48,0 | 2395 | 0,1250 | 73,5 | 435 | 400 |
| 1 × 300 | 61 / 2,52 | 9.3 | 3) | 50,0 | 2672 | 0,1000 | 73,5 | 510 | 455 |
| 1 × 400 | 61 / 2,97 | 9.3 | 3) | 53,0 | 3094 | 0,0778 | 73,5 | 595 | 525 |
| 1 × 500 | 61 / 3,23 | 9.3 | 3) | 55,0 | 3595 | 0,0605 | 73,5 | 690 | 600 |
| 1 × 630 | 61 / 3,50 | 9.3 | 3.1 | 60,0 | 4193 | 0,0469 | 73,5 | 800 | 680 |
| 1 × 800 | 91 / 3,20 | 5.5 | 3.1 | 65 | 4792 | 0,0367 | 73,5 | 920 | 770 |
| 1 × 1000 | 91 / 3,75 | 5.5 | 3.2 | 70 | 5581 | 0,0291 | 73,5 | 1040 | 860 |
| 3 × 50 | 10 / 2,52 | 9.3 | 3.5 | 76,0 | 4492 | 0,641 | 73,5 | 145 | 170 |
| 3 × 70 | 14 / 2,52 | 9.3 | 3.6 | 80,0 | 5000 | 0,433 | 73,5 | 190 | 190 |
| 3 × 95 | 19 / 2,52 | 9.3 | 3.7 | 83,0 | 5533 | 0,320 | 73,5 | 215 | 230 |
| 3 × 120 | 24 / 2,52 | 9.3 | 3.8 | 86,0 | 6054 | 0,253 | 73,5 | 240 | 255 |
| 3 × 150 | 30 / 2,52 | 9.3 | 3,9 | 89,0 | 6593 | 0,206 | 73,5 | 280 | 295 |
| 3 × 185 | 37 / 2,52 | 9.3 | 4.0 | 93,0 | 7255 | 0,1640 | 73,5 | 310 | 330 |
| 3 × 240 | 48 / 2,52 | 9.3 | 4.2 | 98,0 | 8216 | 0,1250 | 73,5 | 365 | 380 |
| 3 × 300 | 61 / 2,52 | 9.3 | 4.3 | 102,0 | 9248 | 0,1000 | 73,5 | 430 | 435 |
| 3 × 400 | 61 / 2,97 | 9.3 | 4.6 | 110,0 | 10663 | 0,0778 | 73,5 | 485 | 500 |
