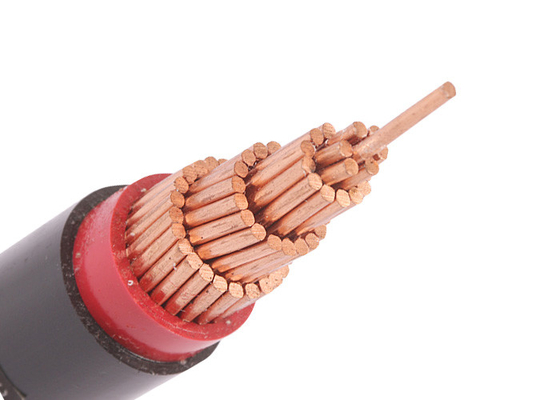

Kabel zasilający jednożyłowy, izolowany PVC, 800 x 600
Konstrukcje kabli zasilających z izolacją PVC
① Przewód: Zwykły drut miedziany o przekroju okrągłym, zgodny z normą IEC 60228 klasa 2
②Izolacja: PVC
③Płaszcz: PVC typ ST2 zgodnie z IEC 60502, czarny
Kabel zasilający izolowany PVCAplikacje
Nadaje się do stosowania w liniach elektroenergetycznych lub instalacjach stacjonarnych o napięciu znamionowym do 0,6 / KV wewnątrz / na zewnątrz, w osłonie rurowej, w kanale podziemnym, gdzie nie podlega uszkodzeniom mechanicznym.
Normy
Międzynarodowy: IEC 60502-1, IEC 60228
Chiny: GB / T 12706.1-2008
Inne normy, takie jak BS, DIN i ICEA na życzenie
Dane techniczne
Napięcie znamionowe: 0,6 / 1 kV
Maks.Temperatura przewodnika: normalna (70 ℃), zwarcie nie więcej niż 5 s (160 ℃, gdy powierzchnia przekroju poniżej 300 mm)2, 140 ℃, gdy powierzchnia przekroju przekracza 300 mm2)
Min.Temperatura otoczenia: 0 ℃, po instalacji i tylko wtedy, gdy kabel jest w stałej pozycji
Min.Promień gięcia: 20 x średnica zewnętrzna kabla
Certyfikaty
CE, RoHS, CCC, KEMA i inne na życzenie
Specyfikacje
1 rdzeń
| Nie m.Przekrój przewodu |
Nici nie. |
Grubość izolacji |
Grubość płaszcza |
Około.OD |
Waga w przybliżeniu |
Maks.Rezystancja przewodnika DC (20 ℃) Ω / km |
Testowanie napięcia AC |
| mm2 |
kawałek |
mm |
mm |
mm |
kg / km |
kV / 5 min |
kV / 5 min |
| 1 × 1,5 |
1 |
0.8 |
1.4 |
6.1 |
50.7 |
12.1 |
3.5 |
| 1 × 2,5 |
1 |
0.8 |
1.4 |
6.5 |
63.5 |
7.41 |
3.5 |
| 1 × 4 |
1 |
1.0 |
1.4 |
7.4 |
87,7 |
4.61 |
3.5 |
| 1 × 6 |
1 |
1.0 |
1.4 |
7.9 |
111,0 |
3.08 |
3.5 |
| 1 × 10 |
7 |
1.0 |
1.4 |
8.8 |
166,6 |
1.83 |
3.5 |
| 1 × 16 |
7 |
1.0 |
1.4 |
9.8 |
233,3 |
1.15 |
3.5 |
| 1 × 25 |
7 |
1.2 |
1.4 |
11.2 |
344,9 |
0,727 |
3.5 |
| 1 × 35 |
7 |
1.2 |
1.4 |
12.2 |
449,8 |
0.524 |
3.5 |
| 1 × 50 |
19 |
1.4 |
1.4 |
13.6 |
590,5 |
0,387 |
3.5 |
| 1 × 70 |
19 |
1.4 |
1.4 |
15.4 |
807,3 |
0,268 |
3.5 |
| 1 × 95 |
19 |
1.6 |
1.5 |
17.2 |
1102,0 |
0,193 |
3.5 |
| 1 × 120 |
37 |
1.6 |
1.5 |
18.7 |
1349,0 |
0,153 |
3.5 |
| 1 × 150 |
37 |
1.8 |
1.6 |
20.6 |
1654,0 |
0,124 |
3.5 |
| 1 × 185 |
37 |
2 |
1.7 |
22.7 |
2060.0 |
0,0991 |
3.5 |
| 1 × 240 |
37 |
2.2 |
1.8 |
25.4 |
2651,0 |
0,0754 |
3.5 |
| 1 × 300 |
61 |
2.4 |
1.9 |
28,0 |
3323,0 |
0,0601 |
3.5 |
| 1 × 400 |
61 |
2.6 |
2 |
31.9 |
4205,0 |
0,0470 |
3.5 |
| 1 × 500 |
61 |
2.8 |
2.1 |
35.8 |
5359,0 |
0,0366 |
3.5 |
| 1 × 630 |
61 |
2.9 |
2.2 |
40.3 |
6707,0 |
0,0283 |
3.5 |
| 1 × 800 |
61 |
2.9 |
2.4 |
45.7 |
8064,0 |
0,0221 |
3.5 |
Detale
Pakowanie i wysyłka: Jesteśmy w stanie spełnić najbardziej rygorystyczne harmonogramy dostaw zgodnie z zamówieniem.Dotrzymanie terminu jest zawsze najwyższym priorytetem, ponieważ wszelkie opóźnienia w dostawie kabla mogą przyczynić się do ogólnego opóźnienia projektu i przekroczenia kosztów.
Kabel jest dostarczany w drewnianych rolkach, pudełkach z tektury falistej i zwojach.Końce kabli są uszczelnione taśmą samoprzylepną BOPP i niehigroskopijnymi zaślepkami, które chronią końce kabli przed wilgocią.Wymagane oznakowanie należy nadrukować materiałem odpornym na warunki atmosferyczne na zewnętrznej stronie bębna zgodnie z wymaganiami klienta.
Zaangażowanie posprzedażowe:Shanghai Shenghua Cable (Grupa) posiada założenie Shenghua „Dąż do najlepszego przedsiębiorstwa, produkuj najlepszy produkt, zapewniaj najlepszą obsługę, ustanawiaj najlepszą markę”, kładzie nacisk na politykę jakości w pierwszej kolejności, dąży do osiągnięcia wysokiej jakości i zerowej wady towarów.Dlatego każdy klient może w pełni skorzystać z najwyższej jakości i nienagannej obsługi Shenghua Cable.
