Szczegóły Produktu:
Zapłata:
|
| Napęd nominalny: | 5.8/10 kV lub 6.35/11 kV | Typ przewodnika: | Przewód linkowy (klasa 2) |
|---|---|---|---|
| Znak podstawowy: | Numer lub kolor paska | Znak powłoki: | Druk atramentowy lub tłoczenie |
| długość bębna: | 500 m lub zgodnie z życzeniem | Kolor powłoki zewnętrznej: | Czarny lub na zamówienie |
| Korporacja: | grupa shenghua | Marka: | Sh Kabel |

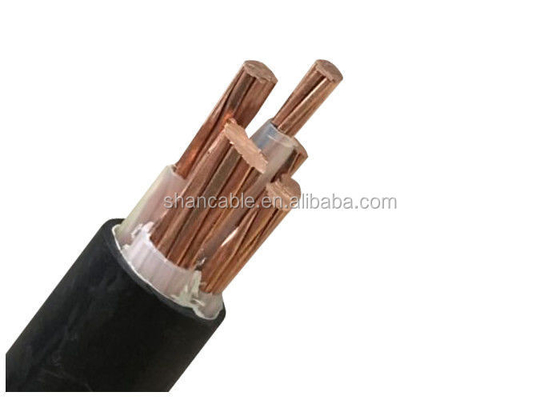

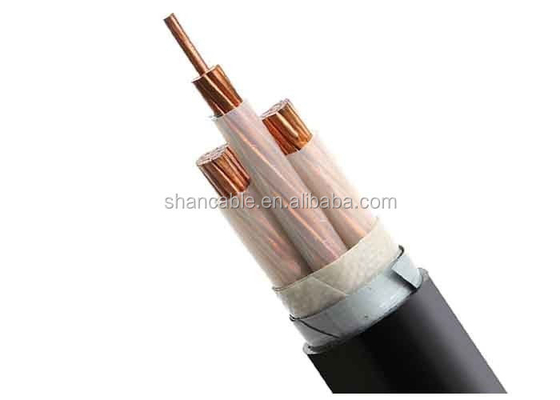

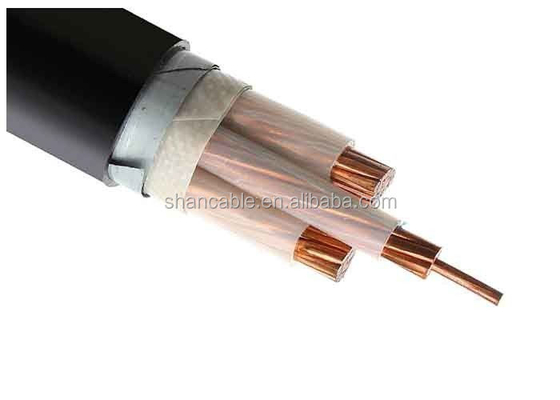

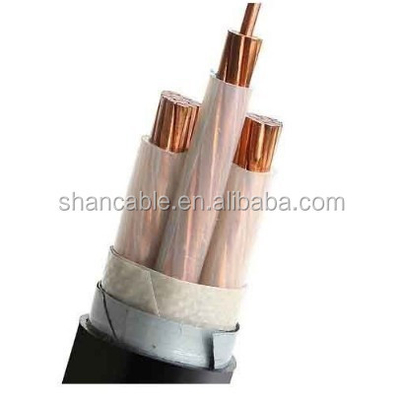

Średnio napięcie XLPE Kabel zasilania izolowany pojedynczy rdzeń / 3 rdzeń Przewodnik miedziany XLPE Kabel izolowany N2XSY
Budowa izolowanych kabli prądowych XLPE:
| Kierowca | Przewodnik miedziany zgodnie z IEC 60228, klasa 2 |
| Przewodnik okrągły lub o kształcie | |
| Izolacja | XLPE (Cross-Linked Polyethylene) o temperaturze 90°C, wiele kolorów opcjonalnie |
| Ekran metalowy opcjonalny | Płyty z taśmy miedzianej lub z drutów miedzianych, opcjonalne |
| Włócznia | PVC lub FR-PVC typu ST2 do IEC 60502, czarny lub czerwony lub dostosowanie |
Parametry techniczne:
| Nazwa przekroju poprzecznego przewodnika | Numer włókien konduktoru | Grubość izolacji | Gęstość obudowy | Przybliżenie. | Przybliżona waga | Max. D.C. Opór przewodnika (20 °C) | Próbkowanie napięcia AC | Obecny rating | |
| mm2 | PC/mm | mm | mm | (mm) | kg/km | Ω /km | kV/5min | W powietrzu (A) | W glebie ((A) |
| 1 × 25 | 7/2.14 | 3.4 | 2 | 20.0 | 598 | 0.727 | 21 | 140 | 150 |
| 1 × 35 | 7/2.52 | 3.4 | 2 | 22.0 | 719 | 0.524 | 21 | 175 | 180 |
| 1 × 50 | 10/2.52 | 3.4 | 2 | 23.0 | 884 | 0.387 | 21 | 205 | 215 |
| 1 × 70 | 14/2.52 | 3.4 | 2 | 24.0 | 1097 | 0.268 | 21 | 260 | 265 |
| 1 × 95 | 19/2.52 | 3.4 | 2 | 26.0 | 1378 | 0.193 | 21 | 315 | 315 |
| 1 × 120 | 24 godziny na dobę.52 | 3.4 | 2 | 28.0 | 1658 | 0.153 | 21 | 365 | 360 |
| 1 × 150 | 30/2.52 | 3.4 | 2 | 30.0 | 1967 | 0.124 | 21 | 415 | 405 |
| 1 × 185 | 37/2.52 | 3.4 | 2 | 31.0 | 2335 | 0.0991 | 21 | 475 | 455 |
| 1 × 240 | 48/2.52 | 3.4 | 2 | 34.0 | 2908 | 0.0754 | 21 | 565 | 530 |
| 1 × 300 | 61/2.52 | 3.4 | 2 | 36.0 | 3507 | 0.0601 | 21 | 645 | 595 |
| 1 × 400 | 61/2.97 | 3.4 | 2.5 | 39.0 | 4503 | 0.0470 | 21 | 750 | 680 |
| 1 × 500 | 61/3.23 | 3.4 | 2.5 | 42.0 | 5479 | 0.0366 | 21 | 865 | 765 |
| 1 × 630 | 61/3.50 | 3.4 | 2.5 | 48.0 | 6952 | 0.0283 | 21 | 990 | 860 |
| 1 × 800 | 91/3.20 | 3.4 | 2.6 | 52.0 | 7120 | 0.0221 | 21 | 1140 | 950 |
| 1 × 1000 | 91/3.75 | 3.4 | 2.8 | 57.0 | 10500 | 0.0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7/2.14 | 3.4 | 2.3 | 41.0 | 895 | 0.727 | 21 | 120 | 125 |
| 3 × 35 | 7/2.52 | 3.4 | 2.4 | 44.0 | 2293 | 0.524 | 21 | 145 | 155 |
| 3 × 50 | 10/2.52 | 3.4 | 2.5 | 46.0 | 2812 | 0.387 | 21 | 175 | 180 |
| 3 × 70 | 14/2.52 | 3.4 | 2.6 | 50.0 | 3508 | 0.268 | 21 | 220 | 220 |
| 3 × 95 | 19/2.52 | 3.4 | 2.7 | 53.0 | 4402 | 0.193 | 21 | 265 | 265 |
| 3 × 120 | 24 godziny na dobę.52 | 3.4 | 2.8 | 56.0 | 5319 | 0.153 | 21 | 305 | 300 |
| 3 × 150 | 30/2.52 | 3.4 | 2.9 | 59.0 | 6309 | 0.124 | 21 | 350 | 340 |
| 3 × 185 | 37/2.52 | 3.4 | 3.0 | 62.0 | 7319 | 0.0991 | 21 | 395 | 380 |
| 3 × 240 | 48/2.52 | 3.4 | 3.2 | 68.0 | 9218 | 0.0754 | 21 | 470 | 435 |
| 3 × 300 | 61/2.52 | 3.4 | 3.4 | 72.0 | 11159 | 0.0601 | 21 | 535 | 485 |
| 3 × 400 | 61/2.97 | 3.4 | 3.6 | 81.0 | 15107 | 0.0470 | 21 | 610 | 520 |
Porady dotyczące zamawiania
Napęd nominalny
Standardy stosowania: IEC/BS/UL/GB
Liczba rdzeni
Wielkość i konstrukcja przewodnika
Rodzaj izolacji
W przypadku pancerza, rodzaj pancerza i materiał
Wymóg pokrycia
Długość kabla i wymagania dotyczące opakowania
Inne wymagania
Dane techniczne:
Napęd nominalny 5,8/10 kV lub 6,35/11 kV Niskie napięcie
Maksymalna temperatura przewodnika: poniżej normy (90°C), awaryjnej (130°C) lub zwarcia
warunki ponad 5 s (250°C).
Min. Temperatura otoczenia 0 oC, po zainstalowaniu i tylko w przypadku, gdy kabel znajduje się w stałej pozycji
Min. promienie zgięcia: 20 x kabli O.D. dla pojedynczego rdzenia bez pancerza
15 x kabli O.D. dla wielojadrowych bez pancerza
15 x kabli O.D. dla pojedynczego rdzenia z pancerzem
12 x kabli O.D. dla wielojądrowych z pancerzem
Standardy:
Międzynarodowe: IEC 60502, IEC 60228, (IEC 60332-3 tylko dla typu FR)
Chiny: GB/T 12706, (GB/T 18380-3 tylko dla typu FR)
Inne normy, takie jak BS, DIN, VDE i ICEA na żądanie
Instalacja
1Temperatura instalacji nie powinna przekraczać 20°C. Jeżeli temperatura otoczenia jest niższa niż 0°C, kabel należy podgrzać.
2. promienie zgięcia kabla nie powinno być mniejsze niż 8 razy.
Opakowanie i wysyłka:
Jesteśmy w stanie spełnić najbardziej rygorystyczne harmonogramy dostawy według zamówienia.Przestrzeganie terminu jest zawsze najwyższym priorytetem, ponieważ każde opóźnienie w dostawie kabla może przyczynić się do ogólnego opóźnienia projektu i przekroczenia kosztów.
Kabel jest dostarczany w drewnianych rolkach, skrzynkach falistych i cewkach.Wymagany oznakowanie jest drukowane materiałem odpornym na działanie pogody na zewnątrz bębna zgodnie z wymaganiami klienta..
