Kabel elektryczny Shanghai Shenghua Power Cable FRC 4-żyłowy, odporny na ciepło, 1,5mm - 800mm, 90℃

Elektryczny FRC 4 rdzenia Wtrzymały na ciepło kabel 1,5 mm - 800 mm Temperatura 90 °C


Zaprojektowane do przetrwania: Shanghai Shenghua's Fire Resistant Cables for Critical Infrastructure

W środowiskach o wysokim ryzyku, takich jak szpitale, tunele metra i zakłady petrochemiczne, integralność obwodu podczas pożarów nie jest negocjowana.Shanghai Shenghua Power Group Cable rozwiązuje ten problem dzięki 4-rodzinnemu FRC LSOH Fire Resistant Cables zaprojektowanemu tak, by utrzymywać przenoszenie energii nawet w 1,000°C przez 90+ minut przy zerowej emisji toksycznego dymu

Podstawowa technologia: Trójwarstwowa ochrona przeciwpożarowa

1. Mica Tape Firewall: Owinięta wokół miedzianych przewodników, taśma micy wytrzymuje temperaturę 250°C podczas 5-sekundowych zwarć i 750°C+ w długotrwałych pożarach,zapobieganie narażeniu przewodnika i zapewnienie integralności obwodu


2. LSOH Izolacja i powłoka: Materiały wolne od halogenów zmniejszają emisję toksycznych gazów (HCl < 0,5%) i gęstość dymu (> 60% przepuszczalności światła), zgodnie z normami IEC 61034-2 i IEC 60754-1


3. XLPE Stabilność termiczna: Izolacja polietylenowa z połączeniem krzyżowym umożliwia długotrwałe działanie w temperaturze 90 ° C, przewyższając limit 70 ° C PVC



Certyfikowana wydajność w celu zapewnienia zgodności globalnej

Kable Shenghua przekraczają międzynarodowe normy bezpieczeństwa:

• Normy: IEC 60502, 60331 (odporność na ogień), 61034 (gęstość dymu) i GB/T 12706 (Chiny)


• Certyfikaty: wiarygodność sprawdzona CE, RoHS, CCC i KEMA


• Wskaźniki ogniowe: klasa ZA/ZB/ZC/ZD opóźnienia płomienia i odporność na ogień w temperaturze 950°C dla systemów awaryjnych



Optymalizacja instalacji i trwałości

• Elastyczność zgięcia: Kable wielojadrowe wymagają tylko 15x gięć średnicy zewnętrznej, ułatwiając instalację w ciasnych przestrzeniach


• Odporność na działanie środowiska: działa w temperaturze od -0°C do 90°C (przegrzewanie poniżej 0°C) i jest odporny na działanie środków chemicznych, olejów i obciążenia mechaniczne


• Odporność na wodę i uderzenia: Odporność na systemy spryskiwaczy i spadające szczątki podczas pożarów



Aplikacje, w których porażka nie jest opcją

• Wielkie budynki: Wyposażenie w windy przeciwpożarowe, kontrolę dymu i oświetlenie awaryjne (np. wariant NH-YJV32)


• Elektrownie i zakłady petrochemiczne: Zapewnia nieprzerwaną pracę krytycznych systemów sterowania


• Tunele metra: właściwości LSOH pomagają w widoczności podczas ewakuacji



Specyfikacje techniczne

Dlaczego Shenghua się wyróżnia?

• Ponad 30 lat doświadczenia: niestandardowe rozwiązania dla złożonych projektów (np. drapacze chmur, platformy offshore)
  2
  .
• Rygorystyczne badania: Laboratoria przeciwpożarowe na miejscu sprawdzają integralność obwodu zgodnie z normami BS 7846 i BS 6387
  2

  4
  .
• Światowe dostawy: produkcja zgodna z CE/RoHS z 15-dniową dostawą z centrów w Szanghaju
  3

  7

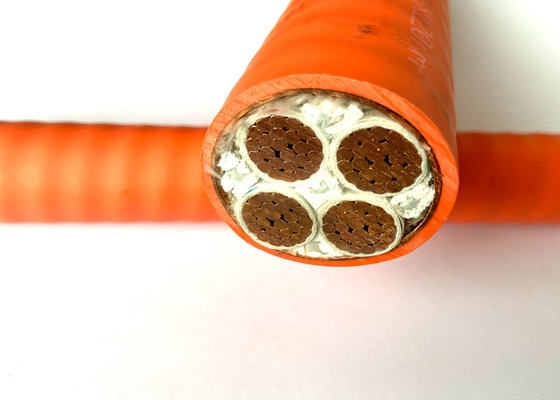

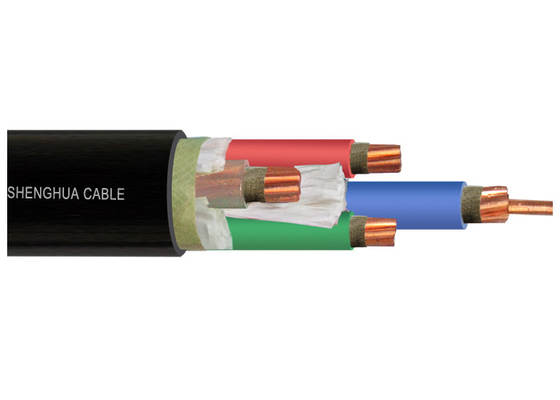

Struktura kabli

Kierowca: klasa 1,2,5 Elastyczny przewodnik miedziany
Ekran: Taśma Mica
Izolacja: PVC lub LSZH PO
Wymagania w zakresie bezpieczeństwa:
Napęd znamionowy: 450/750V

Standardowe:

IEC 60502,60331 IEC 60227, IEC 60331, IEC 601034, IEC 60754 GB/T 12706-91 GB306.1-2001, GB/T18380.3-2001

CE, CCC, KEMA

Budownictwo

Przewodnik: Przewodnik miedziany o okrągłym pasku, zgodny z normą IEC 60228 klasa 2

Izolacja: XLPE/A

Wewnętrzna powłoka: LSOH

LSOH, czarny.

Uwaga: kolor izolacji zgodnie ze standardami lub wymaganiami klienta

Wnioski

Używane w wysokim budynku, szpitalu, teatrze, elektrowni, tunelu metra lub przemysłu petrochemicznego lub innych specjalnych miejscach wymaganych dla niskiego poziomu dymu, zerowego halogenu, czysty i bezpieczny kabel.

Standardy

Międzynarodowe: IEC 60502, IEC 60227 IEC 60331, IEC 601034

Chiny: GB/T 12706-91 GB306.1-2001, GB/T18380.3-2001

Inne normy, takie jak BS, DIN i ICEA na żądanie

Dane techniczne

Napęd znamionowy: 0,6-KV

Maksymalna temperatura przewodnika: normalna (90°C), zwarcie nie dłuższe niż 5 s (najwyższa temperatura przewodnika nie może przekraczać 250°C)

Min. Temperatura otoczenia.:Kabel należy podgrzać, jeśli temperatura otoczenia jest niższa niż 0 °C

Min. promienie zgięcia: kabl jednojadrowy 20 ((d+D) ± 5%

Kabel wielojadrowy 15 ((d+D) ± 5%

Świadectwa

CE, RoHS, CCC, KEMA i inne na życzenie

Charakterystyka działania

1, Długoterminowa dopuszczalna temperatura pracy przewodnika kabla ≤ 70°C
2, Najwyższa temperatura pracy kabla w przypadku zwarcia (największy czas trwania nie przekracza 5 s): ≤300 mm2 przewodnika kabla ≤160°C, ≥300 mm2 przewodnika kabla ≤ 140°C.
3, Temperatura układania powinna przekroczyć 0°C,Dopuszczalny promień gięcia kabla:w przypadku kablu jednokomórkowego nieopancerzonego, powinien być co najmniej 20 razy większy niż jego średnica zewnętrzna; w przypadku kablu wielo-komórkowego nieopancerzonego,powinien być nie mniejszy niż 15 razy jego zewnętrzna średnica
4, o właściwościach oporowych,ZA,ZB,ZC,ZD są cztery rodzaje
5Produkt ma zastosowanie do linii przesyłowych i dystrybucyjnych AC 50 Hz o napięciu nominalnym 0,6/1KV


Opakowanie i wysyłka

Jesteśmy w stanie spełnić najbardziej rygorystyczne harmonogramy dostawy według zamówienia.Przestrzeganie terminu jest zawsze najwyższym priorytetem, ponieważ każde opóźnienie w dostawie kabla może przyczynić się do ogólnego opóźnienia projektu i przekroczenia kosztów.
Kabel jest dostarczany w drewnianych rolkach, skrzynkach falistych i cewkach.Wymagany oznakowanie jest drukowane materiałem odpornym na działanie pogody na zewnątrz bębna zgodnie z wymaganiami klienta..
