Kabel Shenghua Group GSW Aluminiowy Przewodnik Stalowy Wzmocniony Anty-Wytłaczanie 16.41mm² - 765.99mm²

Chiny Kabel Shenghua Group GSW Aluminiowy Przewodnik Stalowy Wzmocniony Anty-Wytłaczanie 16.41mm² - 765.99mm² dostawca
Kabel Shenghua Group GSW Aluminiowy Przewodnik Stalowy Wzmocniony Anty-Wytłaczanie 16.41mm² - 765.99mm² dostawca Kabel Shenghua Group GSW Aluminiowy Przewodnik Stalowy Wzmocniony Anty-Wytłaczanie 16.41mm² - 765.99mm² dostawca

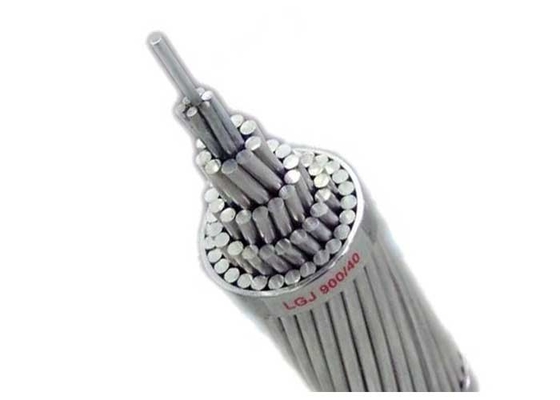

Duży Obraz :  Kabel Shenghua Group GSW Aluminiowy Przewodnik Stalowy Wzmocniony Anty-Wytłaczanie 16.41mm² - 765.99mm²

Szczegóły Produktu:

Miejsce pochodzenia: Szanghaj, Chiny
Nazwa handlowa: SHANCABLE
Orzecznictwo: ASTM A475, BS 183:1972
Numer modelu: GSW

Zapłata:

Minimalne zamówienie: 0,5 km
Cena: 0.10-10.99USD/m
Szczegóły pakowania: Drewniany bęben lub stalowy bęben
Czas dostawy: 10 dni lub więcej
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: 1000 km miesięcznie
Kontakt
Szczegółowy opis produktu
Konduktor: Stal galwanizowana Powierzchnia przekroju: 16,41 ~ 765,99 mm²
Aplikacja: Sznur ACSR (górny). Izolacja: - Nie, nie.
obudowa: - Nie, nie. Model nr.: GSW
Rodzaj: Wysokie napięcie Korporacja: grupa shenghua
Marka: Sh Kabel
Podkreślić:

Wzmocniona stal

,

GSW Aluminiowy przewodnik stalowy wzmocniony

GSW Aluminiowy przewód stalowy wzmocniony antyekstruzją 16,41 mm² - 765,99 mm²

 Wytrzymałość sieci inżynieryjnej: Przewody GSW ACSR firmy Shanghai Shenghua do ekstremalnych warunków​​

W sieciach przesyłowych wysokiego napięcia przecinających góry, wybrzeża i pustynie, trwałość przewodów definiuje stabilność sieci​​. Tradycyjne kable ulegają obciążeniom lodowym, korozji i naprężeniom mechanicznym—wywołując kosztowne przestoje. ​​Shanghai Shenghua Power Group Cable​​ rozwiązuje ten problem za pomocą swoich ​​GSW ACSR (przewód aluminiowy ze stalowym rdzeniem ocynkowanym)​​, zaprojektowanych tak, aby zapewnić niezrównaną wytrzymałość, odporność na korozję i wydajność antyekstruzyjną dla linii napowietrznych, gdzie awaria nie wchodzi w grę.

​​Trójwarstwowa doskonałość inżynieryjna​​

  1. ​​Rdzeń o wysokiej wytrzymałości​​:

    • Rdzeń z drutu stalowego ocynkowanego (GSW) osiąga ​​wytrzymałość na rozciąganie do 1620 MPa​​ (bardzo wysoka klasa), przewyższając standardowy ACSR o 20%, jednocześnie odporny na odkształcenia pod wpływem obciążeń lodem/wiatrem

    • ​​Konstrukcja antyekstruzyjna​​: Powłoka cynkowa (185–290 g/m²) zapobiega korozji galwanicznej w strefach przybrzeżnych/przemysłowych, wydłużając żywotność do ponad 50 lat

  2. ​​Zoptymalizowana przewodność​​:

    • Żyły aluminiowe (16,41–765,99 mm²) zapewniają ​​niską rezystancję DC​​ (np. 0,0334 Ω/km dla 996,2 mm²), zmniejszając straty energii o 3,2 GWh/rok na 100 km linii w porównaniu z konwencjonalnymi konstrukcjami

  3. ​​Wytrzymałość mechaniczna​​:

    • ​​Odporność na skręcanie​​: Wytrzymuje 10–16 pełnych obrotów o 360° (zgodnie z normą ASTM A475), co ma kluczowe znaczenie dla tłumienia drgań w wietrznych korytarzach

    • ​​Elastyczność w temperaturach ujemnych​​: Działa w temperaturach od ​​-40°C do 200°C​​, a wstępne podgrzewanie umożliwia instalację w środowiskach arktycznych

​​Certyfikowany dla globalnych sieci energetycznych​​

GSW ACSR firmy Shenghua jest zgodny z:

  • ​​ASTM A475/A231​​: Zweryfikowana wytrzymałość na rozciąganie i przyczepność cynku

  • ​​IEC 61089 i BS EN 50183​​: Odporność na korozję i badania zmęczeniowe

  • ​​DIN 48204​​: Certyfikowany dla europejskich projektów UHV (transmisja 380 kV+)

​​Specyfikacje techniczne: Zakres GSW ACSR firmy Shenghua​​

​​Konfiguracja drutu​​ ​​Średnica (mm)​​ ​​Wytrzymałość na rozciąganie (MPa)​​ ​​Waga (kg/km)​​ ​​Kluczowe zastosowania​​
7/4,78 14,29 155.7 kN (Bardzo wysoka) 991 Korytarze górskie
19/4,50 22,22 248.2 kN (Wysoka) 2,352 Sieci przybrzeżne
37/4,55 31,75 721.5 kN (Bardzo wysoka) 4,833 Linie HV na pustyni

Trzy klasy wytrzymałości: Ogólna (1290–1620 MPa), Wysoka (1380–1590 MPa), Bardzo wysoka (1520–1620 MPa)


​​Krytyczne zastosowania​​

  • ​​Ekstremalna pogoda​​: GSW ACSR 19/3,81 mm (wytrzymałość 259,3 kN) obsługuje przęsła o długości 500 m w himalajskich strefach lodowych

  • ​​Sieci przybrzeżne​​: Warstwa cynku 7/3,05 mm (215 g/m²) odporna na działanie mgły solnej w sieciach Azji Południowo-Wschodniej

  • ​​Integracja odnawialnych źródeł energii​​: Przewody 37/4,09 mm (581,8 kN) łączą farmy wiatrowe na morzu o mocy 1 GW z wydajnością 0,0406 Ω/km

​​Dlaczego Shenghua dominuje w globalnych projektach przesyłowych​​

  • ​​Ponad 30 lat doświadczenia​​: Dostarczono ponad 15 000 km GSW ACSR dla chińskiego projektu West-East Power

  • ​​Rygorystyczne testy​​: Własne laboratoria walidują wytrzymałość na obciążenia lodem (-30°C), zmęczenie wibracyjne (ponad 50 milionów cykli) i odporność na pełzanie

  • ​​Zrównoważona produkcja​​: Procesy recyklingu cynku zmniejszają wpływ na środowisko o 40%



Specyfikacje


Produktem jest drut stalowy ocynkowany (GSW) stosowany do rdzenia przewodów ACSR (przewód aluminiowy ze stalowym rdzeniem). Będąc wiodącym przedsiębiorstwem w tej branży, GSW produkowany przez firmę Shenghua ma doskonałe właściwości mechaniczne, najlepszą jakość powłoki i dobry stan powierzchni.






 Średnica (mm)

Wytrzymałość na rozciąganie (Mpa)

Waga cynku (g/m2)

1,24~2,25

1340~1620

185~215

2,25~3,00

1310~1590

230


3,00~3,50

1290~1550

245


3,50~4,25

1290~1520

260


4,25~4,75

1290~1520

275


4,75~5,50

1290~1520

290








Poziom intensywności Średnica drutu Min. rozciąganie Min. naprężenie przy 1% Min. wydłużenie Min. liczba 360° Średnica testowania


Wytrzymałość Wydłużenie Procent przy L=250 skręty
Trzpień

mm
mpa mpa %


wielokrotność

>1,24~2,25 1340 1170 3,0
16
1

>2,25~2,75 1310 1140 3,0
16
1

>2,75~3,00 1310 1140 3,5
16
1
Ogólne >3,00~3,50 1290 1100 3,5
14
1

>3,50~4,25 1290 1100 4,0
12
1

>4,25~4,75 1290 1100 4,0
12
1

>4,75~5,50 1290 1100 4,0
12
1

>1,24~2,25 1450 1310 2,5
16
3

>2,25~2,75 1410 1280 2,5
16
3

>2,75~3,00 1410 1280 3,0
16
4
Wysoka >3,00~3,50 1410 1240 3,0
14
4

>3,50~4,25 1380 1170 3,0
12
4

>4,25~4,75 1380 1170 3,0
12
4

>4,75~5,50 1380 1170 3,0
12
4

>1,24~2,25 1620 1450 2,0
14
4

>2,25~2,75 1590 1410 2,0
14
4

>2,75~3,00 1590 1410 2,5
12




5
Bardzo wysoka >3,00~3,50 1550 1380 2,5
12
5

>3,50~4,25 1520 1340 2,5
10
5

>4,25~4,75 1520 1340 2,5
10
5

>4,75~5,50 1520 1270 2,5
10
5








DRUT STALOWY OCYNKOWANY/GSW





ASTM A475
Liczba drutów Przybliż. średnica splotu Siemens Wysoka Bardzo wysoka Przybliż. waga
/Średnica

Klasa Martina Klasa wytrzymałości Klasa wytrzymałości

Cale mm kN kN kN kg/km
3/2,64 7/32 5,56 10,409 15,569 21,796 131
3/3,05 1/4 6,35 13,523 21,040 29,981 174
3/3,05 1/4 6,35 - - - 174
3/3,30 9/32 7,14 15,035 23,398 33,362 204
3/3,68 5/16 7,94 18,193 28,246 40,479 256
3/4,19 3/8 9,52 24,732 37,187 52,489 328
7/1,04 1/8 3,18 4,048 5,916 8,140 49
7/1,32 5/32 3,97 6,539 9,519 13,078 76
7/1,57 3/16 4,76 8,452 12,677 17,748 108
7/1,65 3/16 4,76 - - - 118
7/1,83 7/32 5,56 11,387 17,126 24,020 145
7/2,03 1/4 6,35 14,012 21,129 29,581 181
7/2,36 9/32 7,14 18,905 28,469 39,812 243
7/2,64 5/16 7,94 23,798 35,586 49,820 305
7/2,77 5/16 7,94 - - - 335
7/3,05 3/8 9,52 30,915 48,040 68,503 407
7/3,68 7/16 11,11 41,591 64,499 92,523 594
7/4,19 1/2 12,70 53,823 83,627 119,657 768
7/4,78 9/16 14,29 69,837 108,981 155,688 991
7/5,26 5/8 15,88 84,961 131,667 188,605 1211
19/2,54 1/2 12,70 56,492 84,961 118,768 751
19/2,87 9/16 12,49 71,616 107,202 149,905 948
19/3,18 5/8 15,88 80,513 124,995 178,819 1184
19/3,81 3/4 19,05 116,543 181,487 259,331 1719
19/4,50 7/8 22,22 159,691 248,211 354,523 2352
19/5,08 1 25,40 209,066 325,610 464,839 2384
37/3,63 1 25,40 205,508 319,827 456,832 3061
37/4,09 11/8 28,58 262,000 407,457 581,827 4006
37/4,55 11/4 31,75 324,720 505,318 721,502 4833









Kabel Shenghua Group GSW Aluminiowy Przewodnik Stalowy Wzmocniony Anty-Wytłaczanie 16.41mm² - 765.99mm² 0









Kabel Shenghua Group GSW Aluminiowy Przewodnik Stalowy Wzmocniony Anty-Wytłaczanie 16.41mm² - 765.99mm² 1

Etykietka:

linia napowietrzna Dyrygent,

przewód transmisyjny,

gołe przewody napowietrzne
