Szczegóły Produktu:
Zapłata:
|
| Faza Conduxtor: | Aluminium | Neutralny przewód: | Stop aluminium |
|---|---|---|---|
| Izolacja: | XLPE | Napęd nominalny: | 0,6/1kV |
| Rdzenie nos: | 4 | Aplikacja: | Górna linia energetyczna |
| Korporacja: | grupa shenghua | Marka: | Sh Kabel |
| Podkreślić: | Kabel napędowy powietrzny,Kabel energetyczny Shenghua,1 kablówka z przestrzeni powietrznej |
||

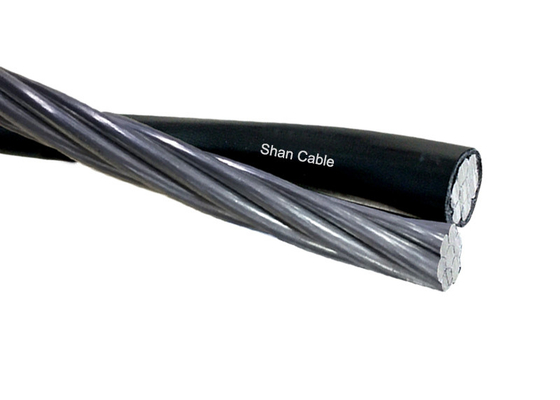

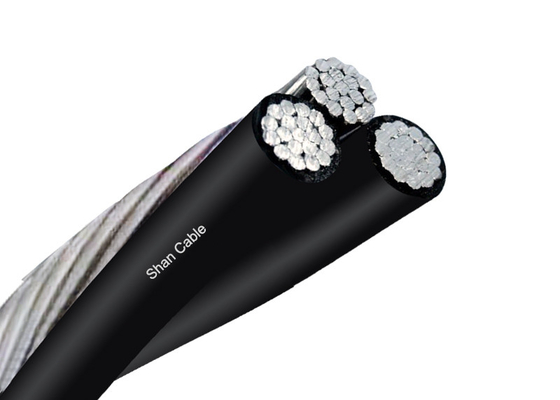

Kabel napowietrzny wiązkowy z izolacją Xlpe, napowietrzny kabel energetyczny z 1 przewodnikiem nośnym
Opis
3 przewodniki fazowe + 1 przewodnik nośny
Kable wiązkowe napowietrzne przeznaczone do napowietrznych linii dystrybucyjnych posiadają izolowany przewód neutralny nośny wykonany z AAAC, na którym helikalnie nawinięte są izolowane aluminiowe przewody fazowe. Kable są oceniane na 0,6/1(1,2)kV i są zgodne z normą IEC60502.
Budowa
a) Faza - Przewodnik fazowy powinien być wykonany z aluminiowego przewodnika w stanie H68 i zagęszczonego okrągłego skręconego.
b) Neutralny lub nośny - Przewodnik neutralny lub nośny powinien być wykonany z przewodnika ze stopu aluminium i zagęszczonego okrągłego skręconego.
2. Izolacja:
Faza, przewody neutralne powinny być wytłaczane z polietylenu (PE) jako izolacja.
Harmonogram danych technicznych
| Przewodnik fazowy | |||||||||||
| Nominalny przekrój poprzeczny | mm² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Liczba rdzeni | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Minimalna liczba drutów | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Nominalna grubość izolacji | mm | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Średnica izolowanego rdzenia | mm | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| Maks. rezystancja DC w 20℃ | ohm/km | 1.91 | 1.91 | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| Prąd znamionowy przy bezwietrznej pogodzie, otoczenie | A | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperatura=30℃ | |||||||||||
| Temperatura przewodnika=75℃ | |||||||||||
| Przewodnik nośny | |||||||||||
| Nominalny przekrój poprzeczny | mm² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Minimalna liczba drutów | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Nominalna grubość izolacji | mm | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Średnica izolowanego rdzenia | mm | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Maks. rezystancja DC w 20℃ | ohm/km | 1.312 | 1.312 | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| Obliczone obciążenie zrywające | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| Gotowy kabel | |||||||||||
| Przybliżona średnica zewnętrzna | mm | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| Przybliżona waga kabla | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Długość pakowania | m/bęben | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
Jesteśmy w stanie dotrzymać najbardziej rygorystycznych harmonogramów dostaw zgodnie z zamówieniem. Dotrzymanie terminu jest zawsze najwyższym priorytetem, ponieważ wszelkie opóźnienia w dostawie kabla mogą przyczynić się do ogólnego opóźnienia projektu i przekroczenia kosztów.
Kabel jest dostarczany w drewnianych szpulach, kartonach falistych i kręgach. Końce kabli są uszczelnione taśmą samoprzylepną BOPP i nienasiąkliwymi nasadkami uszczelniającymi, aby chronić końce kabli przed wilgocią. Wymagane oznaczenia zostaną wydrukowane odpornym na warunki atmosferyczne materiałem na zewnętrznej stronie bębna zgodnie z wymaganiami klienta.
