| Nazwa produktu: | Kabel pancerny MV | Izolacja: | XLPE |
|---|---|---|---|
| Zbroja: | Taśma stalowa, drut stalowy | Konduktor: | Miedź Aluminium |
| Rdzenie: | Trzy rdzenie | Standard: | IEC, BS, IS, VDE |
| Gwarancja: | 2 lata | Darmowe próbki: | - Tak, proszę. |
| Korporacja: | grupa shenghua | Marka: | Sh Kabel |
| Podkreślić: | 6.6KV Włókno stalowe Cable pancerne elektryczne,Kabel elektryczny zbrojony drutem stalowym |
||
W ekosystemach przemysłowych wysokiego napięcia - od hut stali po morskie farmy wiatrowe - odporność elektryczna jest nie tylko krytyczna; jest bezdyskusyjna. Shanghai Shenghua Cable Group zapewnia krytyczne bezpieczeństwo zasilania dzięki swoim zbrojonym kablom elektrycznym ze stalowego drutu (SWA), zaprojektowanym do przesyłu 6,6kV–35kV w zastosowaniach zewnętrznych, podziemnych i przemysłowych, gdzie obciążenia mechaniczne, EMI i ekstremalne temperatury zagrażają ciągłości działania.
Kable SWA firmy Shenghua wykorzystują skrupulatnie warstwową architekturę, aby pokonać zagrożenia przemysłowe:
Kluczowe wskaźniki wydajności
| Parametr | Kabel 6/10 kV | Kabel 18/30 kV |
|---|---|---|
| Napięcie testowe | 21 kV/5 min | 63 kV/5 min |
| Promień gięcia | 15 × średnica | 15 × średnica |
| Zakres temperatur | -20°C do +90°C | -20°C do +90°C |
| Krótkie spięcie | 250°C (maks. 5 s) | 250°C (maks. 5 s) |
| Zgodność z IEC 60502-2, GB/T 12706.2-2008, BS, DIN
|
Przemysłowe szkielety zasilania
Sieci energii odnawialnej
Infrastruktura miejska
Kable Shenghua przekraczają certyfikaty:

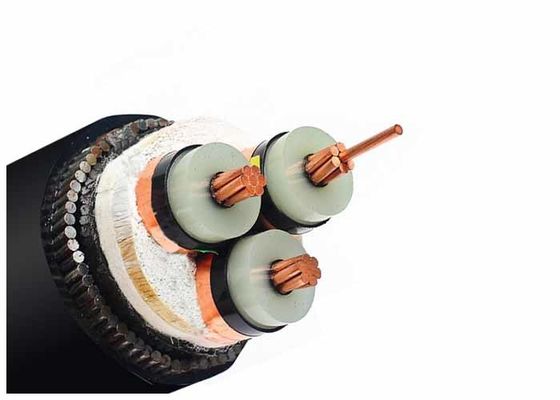

Budowa
1 ..... linka z gołej miedzi
2 ..... wewnętrzna warstwa materiału półprzewodnikowego
3 ..... izolacja rdzenia z polietylenu usieciowanego
4 ..... zewnętrzna warstwa materiału półprzewodnikowego
5 ..... taśma półprzewodnikowa
6 ..... ekran z drutów miedzianych
7 ..... Wypełniacze, przędza lub papier
8 ..... Włóknina owijająca lub ognioodporna
9 ..... Wytłaczana osłona wewnętrzna z PVC
10 .... Zbrojona taśma ze stali nierdzewnej
11 .... Osłona ogólna: polichlorek winylu (PVC) lub FR-PVC, PE, LSOH
Zastosowanie
Stosowany w stacjach transformatorowych, blokach przełączających, w elektrowniach i zakładach przemysłowych. Kabel energetyczny średniego napięcia do zastosowań statycznych w ziemi, wewnątrz i na zewnątrz obiektów, na zewnątrz, w kanałach kablowych, w wodzie, w warunkach, w których kable nie są narażone na większe naprężenia mechaniczne i rozciąganie.
Standardy
Międzynarodowe: IEC 60502-2, IEC 60228
Chiny: GB/T 12706.2-2008
Inne standardy, takie jak BS, DIN i ICEA na życzenie
| Napięcie testowe | 6 / 10 kV | [kV] | 21 / 5 min. |
| 12 / 20 kV | [kV] | 42 / 5 min. | |
| 18 / 30 kV | [kV] | 63 / 5 min. | |
| Zakres temperatur | w ruchu | -20°C do +90°C | |
| stały | -20°C do +90°C | ||
| Temperatura pracy | zwarcie | °C | 250 |
| Czas zwarcia | maks. | [sek] | 5 |
| Promień gięcia | min. | x średnica | 15 |
| Palność | standard | EN 50265-2-1 |
*) Pakowanie: CUT = kabel o różnych długościach na bębnie lub szpuli, możliwe cięcie na żądaną długość
Szczegóły kabla energetycznego MV (6 do 35 kV)
YJ: Izolacja XLPE
V: Powłoka PVC
32: Zbrojenie z drutu stalowego - 3 rdzenie
22: Zbrojenie z taśmy stalowej - 3 rdzenie
72: Zbrojenie z drutu aluminiowego - 1 rdzeń
62: Zbrojenie z taśmy ze stali nierdzewnej - 1 rdzeń
ZR: Ognioodporny
| Kabel energetyczny MV (11kv 15kv 33kv) | ||
| Model i opis Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV | Nr rdzenia | Przekrój poprzeczny przewodnika (mm2) |
| izolacja xlpe | 1 rdzeń 3 rdzenie | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm kw. |
| Rdzeń Cu | ||
| YJV, N2XSY; kabel energetyczny z powłoką PVC | ||
| YJV22; zbrojony taśmą stalową, kabel z powłoką PVC | ||
| YJV32,YJV42; zbrojony drutem stalowym, kabel z powłoką PVC | ||
| Rdzeń Al | ||
| YJLV, NA2XSY; kabel energetyczny z powłoką PVC | ||
| YJLV22; zbrojony taśmą stalową, kabel z powłoką PVC | ||
| YJLV32,YJLV42; zbrojony drutem stalowym, kabel z powłoką PVC | ||
Certyfikat
ISO, CE, KEMA, IEC, RoHS, CCC, P3C i inne na życzenie
PAKOWANIE I WYSYŁKA
Wszystkie kable przeznaczone na eksport są dobrze zapakowane i chronione przez drewniany bęben lub drewniany i stalowy bęben. Materiał opakowaniowy zależy od wagi i rozmiaru kabla. Po wysłaniu dobrze zapakowanych bębnów kablowych do portu morskiego, są one ładowane do kontenera 20 FT lub kontenera 40 FT. Wszystkie bębny kablowe są mocno zamocowane pasem bezpieczeństwa, aby zapewnić brak ruchu podczas transportu morskiego. Rozmiar kontenera jest wybierany w zależności od wagi całkowitego załadowanego towaru lub zgodnie z wymaganiami klienta.
Usługi
* Jesteśmy jednym z największych producentów drutów elektrycznych i kabli energetycznych w Chinach i mamy ponad 20 lat doświadczenia w produkcji i marketingu.
* Akceptujemy OEM. Rozmiar i materiał kabla są dostosowane. Własne logo i własny projekt są mile widziane. Będziemy produkować zgodnie z Twoimi wymaganiami i opisem;
* Prosimy o przesłanie zapytania o więcej informacji o produktach, a my udzielimy odpowiedzi w ciągu 12 godzin.
