Szczegóły Produktu:
Zapłata:
|
| Model produktu: | Kabel Al/XLPE/STA | Konduktor: | Aluminium |
|---|---|---|---|
| Izolacja: | XLPE | Materiał pancerza: | Taśma stalowa |
| Rdzenie: | 3CORE | Materiał osłony: | PCV, PE, LSOH |
| świadectwo: | KEMA, badanie typu | Standard: | IEC, BS, IS, VDE |
| Korporacja: | grupa shenghua | Marka: | Sh Kabel |
| Podkreślić: | Kabel pancerny z taśmą stalową 3x300 SQMM,Kabel zbrojony taśmą stalową,Kabel pancerny YJLV22 z taśmą stalową |
||
W środowiskach przemysłowych o wysokich stawkach-od stalowych roślin po podziemne sieci energetyczne-niezawodność elektryczna bezpośrednio wpływa na ciągłość operacyjną i bezpieczeństwo. SHANGHAI SHENGHUA CABLE GRUPE INŻYNIERY CY CY CY CER CER CER CER CERICOLINGE Z swoim kablem stalowym YJLV22 3x300 Stael Tape (STA) z aluminiowymi przewodami, izolacją XLPE i potrójną ochroną dla transmisji mocy 35KV w ekstremalnych warunkach.
Kable opancerzone STA w Shenghua rozmieszczają skrupulatnie wielopoziomową architekturę, aby podbić zagrożenia przemysłowe:
| Parametr | Specyfikacja YJLV22 3x300 | Przewaga branżowa |
|---|---|---|
| Ocena napięcia | 3,6KV - 35KV (u <pub> m </Ub> = 40,5KV) | Obsługuje podstacje HV i odnawialne siatki |
| Obciążenie bieżące | 630a+ (gleba, 90 ° C otoczenie) | 30% wyższa pojemność vs. standardowe kable PVC |
| Promień zginania | 15 × średnica kabla | Łatwiejsza instalacja w zatłoczonych przewodach |
| Napięcie testowe | 63KV/5min (IEC 60502) | Przekracza marginesy bezpieczeństwa dla tolerancji usterki |
| Zakres temperatur | -20 ° C do +90 ° C (stałe) | Nieprzerwana działanie z kopalni arktycznych do pustynnych farm słonecznych |

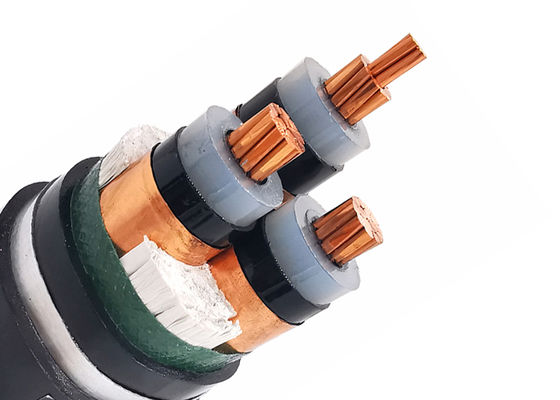

Budowa
AL/XLPE/STA/PVC Opancerzone kabel elektryczny
- Okrągłe gołe aluminiowe rdzeń według IEC 60228
- Wewnętrzna półprzewodowa warstwa
- Izolacja rdzeniowa xlpe
- Kod koloru zgodnie z HD 308 S2
- Zewnętrzna półprzewodowa warstwa
- taśma półprzewodowa
- Ekran z taśm miedzi
- wypełniacz
- wewnętrzna pochwa PVC
- Ocynkowana stalowa zbroja (STA)
- zewnętrzna pochwa PVC (czerwona lub czarna)
Nazwa kodu:
YJ: Izolacja XLPE
L: Aluminiowy przewodnik
V: PVC pochwa
32: Zbolenia z drutu stalowego - 3 rdzenie
22: Zbolenia z taśm stalowych - 3 rdzenie
72: Aluminiowy zbrojing - 1 rdzeń
62: Zbolenia z taśmami ze stali nierdzewnej - 1 rdzeń
ZR: Odporny na płomień
Aplikacja
Używany do linii transmisji i dystrybucji mocy z napięciem ocenianym przy 35 kV i poniżej.
Kabel zasilający o wysokim i średnim napięciu do zastosowania statycznego w uziemieniu, w obiektach i zewnętrznych, na zewnątrz, w kanałach kablowych, w wodzie, w warunkach, w których kable nie są narażone na cięższe naprężenie mechaniczne i naprężenie rozciągające.
W porównaniu z izolowanym kablem zasilającym PVC, kabel zasilania XLPE ma nie tylko charakterystykę doskonałej elektryczności, mechanizmu, ciepła i starzenia się, odpornego na naprężenie środowiskowe i odporne na korozję chemiczne, ale także prostą strukturę, lekką wagę, bez ograniczeń poprzez upadek i wysokiej temperatury zezwolenia dla długoterminowej pracy.
| MV (11KV 15KV 33KV) kabel zasilający | ||
| Model i opis UO/U (UM) = 3,6/6 (7.2), 6/6 (7.2), 6/10 (12), 8.7/10 (12), 8,7/15 (17,5), 12/20 (24), 18/30 (36), 21/35 (40,5), 26/35 (40,5) KV | Nie. Rdzeń | Obszar przekroju przewodnika (MM2) |
| Izolacja XLPE | 1 rdzeń 3 rdzeń | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm |
| Rdzeń Cu | ||
| YJV, N2XSY; PVC Sheathed Lowel | ||
| YJV22; stalowa taśma opancerzona, kabel zasilający osłonki PVC | ||
| YJV32, YJV42; stalowy przewód opancerzony, pvc osłonięty kabel zasilający | ||
| Al Core | ||
| Yjlv, na2xsy; Kabel zasilający osłony PCV | ||
| YJLV22; stalowa taśma opancerzona, kabel zasilający z pochwami PVC | ||
| YJLV32, YJLV42; stalowy przewód opancerzony, pvc osłonkowy kabel zasilający | ||
Standard
Międzynarodowy: IEC 60502, IEC 60228
Chiny: GB/T 12706
Inne standardy, takie jak BS, DIN i ICEA na żądanie
Dane techniczne:
Maksymalna temperatura przewodu: w przypadku normalnych (90 OC), awaryjne (130oC) lub zwarcie nie więcej niż 5 s (250 ℃) warunki.
Min. Temperatura otoczenia. 0 oC, po instalacji i tylko wtedy, gdy kabel jest w ustalonej pozycji
Min. Promień zginania: 15 x kabel OD dla pojedynczego rdzenia
12 x kabel OD dla wielu rdzeni
| Napięcie testowe | 6/10 kV | [kv] | 21/5 min. |
| 12/20 kV | [kv] | 42 /5 min. | |
| 18 /30 kV | [kv] | 63 /5 min. | |
| Zakres temperatur | w ruchu | -5 ° C do +70 ° C. | |
| naprawił | -20 ° C do +70 ° C. | ||
| Temperatura robocza | zwarcie | ° C. | 250 |
| Czas zwarcia | Max. | [Sec] | 5 |
| Promień zginania | min. | X średnica | 15 |
| Łatwopalność | standard | EN 60332-1-2 |
Certyfikat
ISO, CE, KEMA, IEC, ROHS, CCC, P3C i inne inne na żądanie
Nasze usługi
* Jesteśmy jedną z największych produkcji przewodów elektrycznych i kabli energetycznych w Chinach i mamy ponad 20 lat produkujących i marketingową.
* Akceptujemy OEM. Rozmiar kabla i materiał są dostosowywane. Własne logo i własny projekt są mile widziane. Produkujemy zgodnie z Twoim wymogiem i opisem;
* Proszę przesłać nam zapytanie, aby uzyskać więcej informacji o produktach, a my przekazamy Ci opinię za 12 godzin.
FAQ
1. Wysyłka: drogą morską lub powietrzem z powodu dużej wagi. Próbki zostaną wysłane przez DHL, FedEx. itp
2. Płatność: Akceptujemy t/t, l/c, po prostu wybieraj to, co lubisz
3. Czas dostawy: ogólnie 7 ~ 10 dni roboczych od depozytów. Według ilości.
4. MOQ: Ogólnie nasz MOQ to 1000 metrów. Próbki poniżej 20 centymetrów można dostarczyć swobodnie.
