Szczegóły Produktu:
Zapłata:
|
| Konduktor: | Producent miedziany, klasa 2 zgodnie z IEC 60228 | Izolacja: | XLPE |
|---|---|---|---|
| obudowa: | PVC lub Flame-Retardant-PVC | Napięcie testowe: | 3.5KV/5min |
| Rdzenie: | 5 rdzeni | Zastosowanie: | Podziemne, przemysłowe, budowlane |
| Korporacja: | grupa shenghua | Marka: | Sh Kabel |
| Podkreślić: | Kabli energetyczne z izolacją XLPE,uziemione |
||

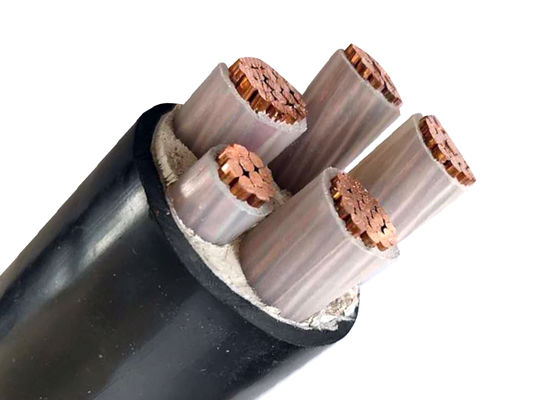

Pięciobrodkowy przewodnik miedziany XLPE izolowany kabel zasilania 5Cx185 SQMM
W systemach elektrycznych o krytycznym charakterze od zautomatyzowanych fabryk po wysokiego wzniesienia nie można negocjować stabilnej i bezpiecznej transmisji energii.Shanghai Shenghua Cable Group inżynierowie odporności z jego 5Cx185 SQMM XLPE izolowane kabli zasilania , wyposażony w przewodniki miedziane, wielowarstwową ochronę i wiodącą w branży wydajność termiczną dla zastosowań o napięciu 0,6/1 kV, w których stabilność napięcia i bezpieczeństwo są najważniejsze.
Shenghua's 5-core design zapewnia niezrównaną równowagę dla złożonych sieci energetycznych:
| Parametry | 5Cx185 Specyfikacja | Przewaga konkurencyjna |
|---|---|---|
| Aktualna ocena | 375A (powietrze) / 390A (glebę) | Wspiera maszyny ciężkie (np. systemy CNC, sprężarki) 4
|
| Włókno badawcze | 3.5kV/5min (IEC 60502-1) | Przekracza progi bezpieczeństwa o 40% 4
|
| Waga. | 8,101 kg/km | Wytrzymały, ale o 25% lżejszy niż równoważne pancerze stalowe 3
|
| Zakres działania. | -20°C do +90°C | Nieprzerwane działanie od lokalizacji w Arktyce do pustynnych farm słonecznych 2
|
Wnioski
Do układania w pomieszczeniach i na zewnątrz. W stanie wytrzymać pewną trakcję podczas montażu, ale nie zewnętrzne siły mechaniczne. Nie jest dozwolone układanie kabli jednokernego w kanałach magnetycznych.
Standardy
Międzynarodowe: IEC 60502-1, IEC 60228, VDE,ASTM,JS,BS
Chiny: GB/T 12706, (GB/T 18380-3 tylko dla ZR-YJV)
Inne normy, takie jak BS, DIN i ICEA na żądanie
Dane techniczne
Nomienna napięcie:00,6/1kV
Maksymalna temperatura przewodnika: w warunkach normalnych (90 oC), awaryjnych (130 oC) lub zwarcia nie więcej niż 5 s (250°C).
Min. Temperatura otoczenia 0 oC, po zainstalowaniu i tylko w przypadku, gdy kabel znajduje się w stałej pozycji
Min. promienie zgięcia: 20 x kabla O.D dla pojedynczego rdzenia
15 x kabli O.D. dla wielojadrowych
Świadectwa
CE, RoHS, , KEMA i więcej innych na życzenie
Produkty handlowe: MOQ: 200m
Warunki płatności: 30% T/T przed produkcją, 70% T/T przed dostawą
Opakowanie: bęben z drewna
Specyfikacje
| Nazwa przekroju poprzecznego przewodnika | Numer włókien konduktoru | Grubość izolacji | Gęstość obudowy | Przybliżenie. |
Przybliż. Waga |
Max. D.C. Opór przewodnika (20 °C) | Próbkowanie napięcia AC | Obecny rating | |
| mm2 | PC/mm | mm | mm | (mm) | kg/km | Ω /km | kV/5min | W powietrzu (A) | W glebie ((A) |
| 5 × 4 | /Pół.25 | 0.7 | 1.8 | 14.5 | 349 | 4.61 | 3.5 | 34 | 45 |
| 5 × 6 | /Pół.76 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
| 5 x 10 | 7/138 | 0.7 | 1.8 | 19.0 | 699 | 1.83 | 3.5 | 60 | 77 |
| 5 × 16 | 7/178 | 0.7 | 1.8 | 22.0 | 1013 | 1.15 | 3.5 | 83 | 105 |
| 5 × 25 | 7/2.14 | 0.9 | 1.8 | 25.0 | 1566 | 0.727 | 3.5 | 105 | 125 |
| 5 × 35 | 7/2.52 | 0.9 | 1.9 | 28.0 | 2083 | 0.524 | 3.5 | 125 | 155 |
| 5 x 50 | 10/2.52 | 1.0 | 2.0 | 31.0 | 2921 | 0.387 | 3.5 | 160 | 185 |
| 5 x 70 | 14/2.52 | 1.1 | 2.1 | 36.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 3 x 4 + 2 x 2.5 | 1/2,25 + 1/1.38 | 0.7 | 1.8 | 13.9 | 309 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6 + 2 × 4 | 1/2.76 + 1/2.25 | 0.7 | 1.8 | 15.3 | 413 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10 + 2 × 6 | 7/1.38+1/2.8 | 0.7 | 1.8 | 17.7 | 603 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16 + 2 × 10 | 7/1.78 + 7/1.38 | 0.7 | 1.8 | 20.7 | 888 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25 + 2 × 16 | 7/2.14+7/1.78 | 0.9 | 1.8 | 24.0 | 1342 | 0.727 | 3.5 | 105 | 125 |
| 3 × 35 + 2 × 16 | 7/2,52 + 7/1.78 | 0.9 | 1.8 | 25.7 | 1647 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50 + 2 × 25 | 10/2,52 + 7/2.14 | 1.0 | 1.9 | 28.8 | 2386 | 0.387 | 3.5 | 160 | 185 |
| 5 × 6 | /Pół.76 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
| 3 × 70 + 2 × 35 | 14/2,52 + 7/2.52 | 1.1 | 2.0 | 32.4 | 3201 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95 + 2 × 50 | 19/2,52+10/2.52 | 1.1 | 2.1 | 35.6 | 4269 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120 + 2 × 70 | 24/2.52+14/2.52 | 1.2 | 2.3 | 41.1 | 5437 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150 + 2 × 70 | 30/2.52+14/2.52 | 1.4 | 2.4 | 43.6 | 6519 | 0.124 | 3.5 | 325 | 345 |
| 3 × 185 + 2 × 95 | 37/2,52+19/2.52 | 1.6 | 2.5 | 49.1 | 8101 | 0.0991 | 3.5 | 375 | 390 |
| 3 × 240 + 2 × 120 | 48/2,52 + 24/2.52 | 1.7 | 2.7 | 54.2 | 10340 | 0.0754 | 3.5 | 440 | 450 |
| 3 × 300 + 2 × 150 | 61/2,52 + 30/2.52 | 1.8 | 2.8 | 55.6 | 12810 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 10 + 1 × 6 | 7/1.38+1/2.8 | 0.7 | 1.8 | 18.3 | 649 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 + 1 × 10 | 7/1.78 + 7/1.38 | 0.7 | 1.8 | 21.1 | 965 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 + 1 × 16 | 7/2.14+7/1.78 | 0.9 | 1.8 | 24- Nie.5 | 1456 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 + 1 × 16 | 7/2,52 + 7/1.78 | 0.9 | 1.8 | 26.9 | 1863 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 + 1 × 25 | 10/2,52 + 7/2.14 | 1.0 | 1.9 | 28.8 | 2633 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 + 1 × 35 | 14/2,52 + 7/2.52 | 1.1 | 2.0 | 32.4 | 3565 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95+ 1 × 50 | 19/2,52+10/2.52 | 1.1 | 2.1 | 35.6 | 4735 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 + 1 × 70 | 24/2.52+14/2.52 | 1.2 | 2.3 | 41.1 | 5977 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150+ 1 × 70 | 30/2.52+14/2.52 | 1.4 | 2.4 | 43.6 | 7276 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185+ 1 × 95 | 37/2,52+19/2.52 | 1.6 | 2.5 | 49.1 | 9055 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 + 1 × 120 | 48/2,52 + 24/2.52 | 1.7 | 2.7 | 54.2 | 11567 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 + 1 × 150 | 61/2,52 + 30/2.52 | 1.8 | 3.1 | 66.3 | 14321 | 0.0601 | 3.5 | 505 | 515 |
