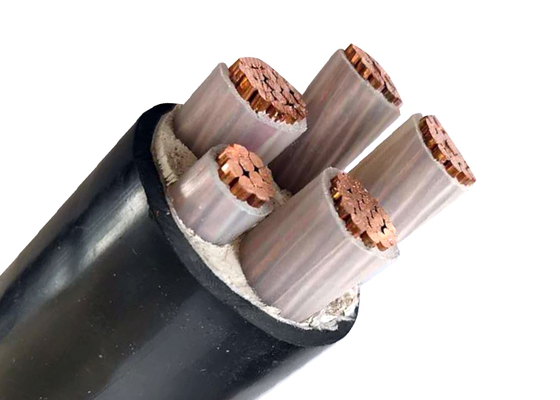

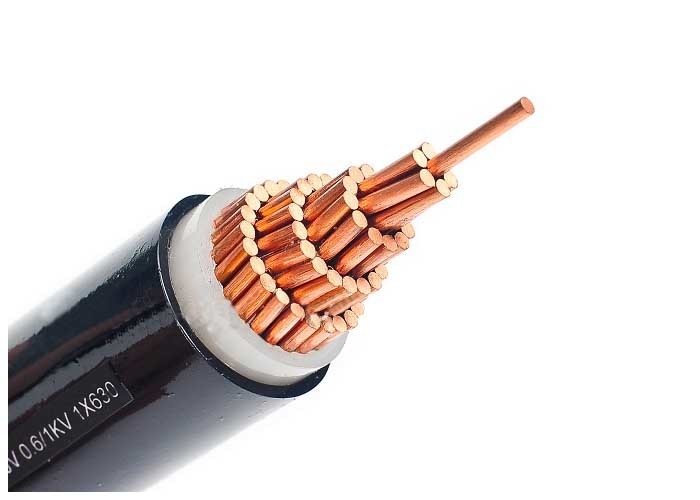

Izolowany kabel zasilający SHENGHUA XLPE 1KV | Aluminiowy dyrygent i globalny certyfikat
Specyfikacje produktu
| Atrybut |
Wartość |
| Dyrygent |
Kompaktowy przewodnik aluminiowy, CL.2 zgodnie z IEC 60228 |
| Izolacja |
XLPE (usieściony polietylen) oceniany w 90 ° C |
| Ekran przewodu |
Półprzewodnik |
| Próbka |
Bezpłatny |
| Kolor izolacji |
Czerwony, żółty, niebieski |
| Temperatura operacyjna |
90 ° C. |
| Osłona |
PVC lub FR-PVC typ ST2 do IEC 60502, czarny |
| Ekran |
Miedziana taśma |
| Korporacja |
Grupa Shenghua |
| Marka |
Kabel SH |
Multire -Aluminiowy przewód aluminiowy XLPE izolowany kabel zasilania niskie napięcie 1KV
Grupa Shenghua na nowo definiuje niezawodność w transmisji mocy niskiego napięcia (1 kV) z kablami izolowanymi przez aluminium XLPE, łącząc lekką wydajność, ekstremalną odporność temperatury i globalne certyfikaty. Zaufane w ponad 60 krajach, kable te zasilają infrastrukturę krytyczną od sieci miejskich po gospodarstwa energii odnawialnej.
Inżynieria potrójna dla niezrównanej wydajności
- Zaawansowana architektura materiału
- Dyrygent: Kompaktowy aluminium (IEC 60228 Klasa 2), zmniejszając wagę o 60% w porównaniu z miedzianymi i obniżonymi kosztami instalacji
- Izolacja: XLPE (usieciowany polietylen) oceniany dla 90 ° C ciągłe działalność, w nagłych wypadkach 130 ° C i tolerancję zwarcia o długości 250 °
- Osłona: FR-PVC (IEC 60502 ST2) lub LSOH (Low Smoke Zero Halogen), zapewniający opóźnienie płomienia i odporność na UV/chemiczną do użytku wewnątrz/na zewnątrz
- Krytyczne bezpieczeństwo i zgodność
- Certyfikaty: CE, Kema, Rohs i niestandardowe zatwierdzenia dla standardów IEC, GB/T 12706, BS, DIN i
- Bezpieczeństwo pożarowe: Pochwa LSOH minimalizuje toksyczne opary podczas pożarów (IEC 60754/61034), idealne dla szpitali i tuneli
- Elastyczność instalacji
- Promień zginania: 15 × kablowy OD (wielordzeniowy) dla ciasnych przestrzeni
- Tolerancja środowiska: Wymagane podgrzewanie poniżej 0 ° C; Nadaje się do bezpośredniego pogrzebu lub kanałów (z wyłączeniem kanałów magnetycznych dla kabli jednordzeniowych)
Wyższa techniczna: wydajność oparta na danych
| Przewodnik (mm²) |
Max. Rezystancja prądu stałego (ω/km) |
Obecna ocena (gleba, a) |
Waga (kg/km) |
Kluczowa aplikacja |
| 4 × 185 |
0,164 |
305 |
3 091 |
Rośliny przemysłowe |
| 4 × 400 |
0,0778 |
445 |
5840 |
Podstacje o wysokim obciążeniu |
| 3 × 300 |
0,100 |
390 |
6577 |
Metro Tunnels & Urban Sits |
Oszczędzanie energii: ultra-niski rezystancja (np. 0,0778Ω/km dla 4 × 400 mm²) zmniejsza straty transmisji o 10-15%
Zastosowania globalne: zasilanie krytycznych sektorów
- Farmy energii odnawialnej: Przewody aluminiowe są odporne na korozję gleby; Izolacja XLPE wytrzymuje -40 ° C do 130 ° C
- Infrastruktura inteligentnego miasta: Pasting LSOH zapewnia bezpieczeństwo w gęsto zaludnionych obszarach (szpitale, lotniska)
- Strefy przemysłowe: Pasting FR-PVC chroni przed ropą i stresem mechanicznym w fabrykach
Dlaczego Shenghua się wyróżnia
- Skala produkcyjna: Ponad 5000 pracowników, certyfikaty ISO 9001/14001 i 15 000 km/miesiąc zdolności produkcyjnych
- Globalny zasięg: Eksport do Europy, Azji, Afryki i Ameryki z opakowaniem drewnianym bębnieniem do wysyłki bez szkód
- Dostosowywanie: MOQ 200 metrów, 30% przedprodukcji depozytów i wsparcie dla standardów na zamówienie (np. Opór termitu/gryzoni)
Budowa
- Dyrygent: Kompaktowy przewodnik aluminiowy, cl.2 zgodnie z IEC 60228
- Izolacja: XLPE (usieściony polietylen) oceniany w 90 ° C
- Osłona: PVC lub FR-PVC typ ST2 do IEC 60502, czarny
Zastosowania
Do leżenia w pomieszczeniu i na zewnątrz. W stanie znieść pewną przyczepność podczas instalacji, ale nie zewnętrzne siły mechaniczne. Układanie kabla z pojedynczym rdzeniem w kanałach magnetycznych jest niedozwolone.
Standardy
- International: IEC 60502-1, IEC 60228
- Chiny: GB/T 12706, (GB/T 18380-3 tylko dla Zr-yjlv)
- Inne standardy, takie jak BS, DIN i ICEA na żądanie
Dane techniczne
- Napięcie znamionowe: 21/35 (36) kV
- Maksymalna temperatura przewodnika: przy normalnych (90 ° C), awarii (130 ° C) lub zwarciu nie więcej niż 5 s (250 ° C).
- Min. Temperatura otoczenia. 0 ° C, po instalacji i tylko wtedy, gdy kabel znajduje się w ustalonej pozycji
- Min. Promień zginania: 20 x kabel OD dla pojedynczego rdzenia, 15 x kabel OD dla wielu rdzeni
Certyfikaty
CE, Rohs, Kema i inne inne na życzenie
Przedmioty komercyjne
- MOQ: 200m
- Warunki płatności: 30% t/t przed produkcją, 70% t/t przed dostawą
- Pakowanie: drewniany żelazny bęben
Specyfikacje
| Nom. Przekrój przewodu |
Strands No./dia. Dyrygenta |
Grubość izolacji |
Grubość pochwy |
Ok. Od |
Ok. Waga |
Max. Odporność przewodu DC (20 ° C) |
Testowanie napięcia AC |
Obecna ocena w powietrzu (a) |
Obecna ocena w glebie (a) |
| 4 × 4 |
1/2.25 |
0,7 |
1.8 |
13.0 |
155 |
7.41 |
3.5 |
27 |
36 |
| 4 × 6 |
1/2.76 |
0,7 |
1.8 |
14.0 |
184 |
4.61 |
3.5 |
35 |
46 |
| 4 × 10 |
7/1.38 |
0,7 |
1.8 |
17.0 |
258 |
3.08 |
3.5 |
47 |
59 |
| 4 × 16 |
7/1,78 |
0,7 |
1.8 |
20.0 |
366 |
1.91 |
3.5 |
64 |
80 |
| 4 × 25 |
7/2.14 |
0,9 |
1.8 |
23.0 |
540 |
1.200 |
3.5 |
82 |
100 |
| 4 × 35 |
7/2.52 |
0,9 |
1.8 |
25 |
686 |
0,868 |
3.5 |
100 |
120 |
| 4 × 50 |
10/2,52 |
1.0 |
1.8 |
23 |
907 |
0,641 |
3.5 |
125 |
145 |
| 4 × 70 |
14/2,52 |
1.1 |
1.8 |
27 |
1192 |
0,443 |
3.5 |
155 |
175 |
| 4 × 95 |
19/2.52 |
1.1 |
1.9 |
31 |
1598 |
0,320 |
3.5 |
200 |
210 |
| 4 × 120 |
24/2,52 |
1.2 |
2.0 |
33 |
1949 |
0,253 |
3.5 |
220 |
240 |
| 4 × 150 |
30/2,52 |
1.4 |
2.2 |
38 |
2517 |
0,206 |
3.5 |
250 |
270 |
| 4 × 185 |
37/2.52 |
1.6 |
2.3 |
42 |
3091 |
0,1640 |
3.5 |
295 |
305 |
| 4 × 240 |
48/2.52 |
1.7 |
2.5 |
47 |
3825 |
0,1250 |
3.5 |
345 |
355 |
| 4 × 300 |
61/2.52 |
1.8 |
2.6 |
52 |
4830 |
0,1000 |
3.5 |
395 |
400 |
| 4 × 400 |
61/2.97 |
2.0 |
3.1 |
66 |
5840 |
0,0778 |
3.5 |
445 |
445 |
