Szczegóły Produktu:
Zapłata:
|
| Rodzaj: | Kabel zasilający z izolacją XLPE | Cechy: | Niskonapięciowy |
|---|---|---|---|
| Ekran przewodni:: | Półprzewodnikowy | Próbka: | Wolne |
| kolor izolacji: | żółty niebieski | Przewaga: | Odporność na ścieranie |
| obudowa: | PVC lub FR-PVC typ ST2 do IEC 60502, czarny | Ekran: | Taśma miedziana |
| Korporacja: | grupa shenghua | Marka: | Sh Kabel |
| Podkreślić: | Kabel energetyczny 21/35kV XLPE,Kabel do sieci energetycznej odporny na trzęsienia ziemi,Kabel wysokiego napięcia z izolacją XLPE |
||

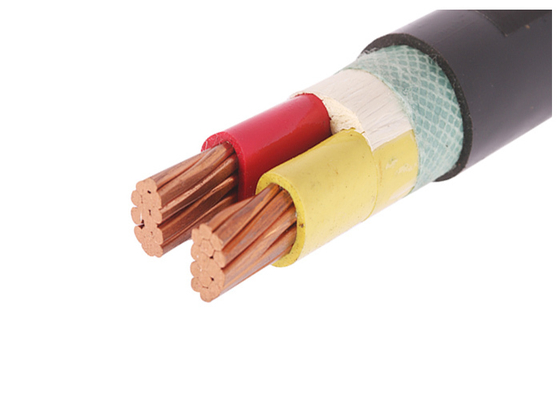

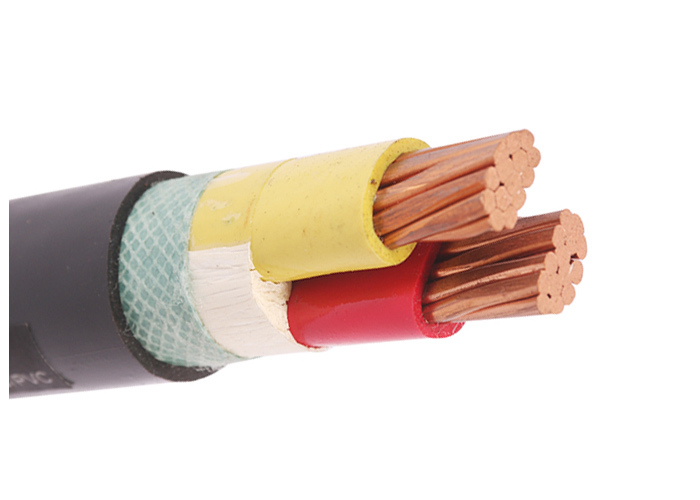

Shenghua's 21/35kV XLPE Wyizolowany Kabel Energetyczny inżynierów trójwarstwowej architektury obrony, aby wytrzymać zmiany sejsmiczne, korozję chemiczną,i przepływu cieplnego sprawdzone w ponad 60 krajach dla sieci, w których awaria nie jest opcją.
| Rodzaj | XLPE izolowany kabel zasilania |
| Cechy | Niskie napięcie |
| Ekran przewodnika | Pozostałe urządzenia elektryczne |
| Próbka | Wolne |
| Kolor izolacji | Żółty, Błękitny |
| Zalety | Odporność na ścieranie |
| Włócznia | PVC lub FR-PVC typu ST2 do IEC 60502, czarny |
| Ekran | Taśma miedziana |
| Korporacja | Grupa Shenghua |
| Marka | Kabel SH |
| Scenariusz zagrożenia | Rozwiązanie Shenghua | Dane weryfikacyjne |
|---|---|---|
| Podłogowe osunięcia ziemi | Wariant opancerzony (SWA) + wypełniacz odporny na skręcanie | Min. promień gięcia=12×OD; badanie dielektryczne 3,5 kV/5min |
| Arktyczny kablowy szczyt | Oświetlenie LSOH klasy arktycznej (-60°C elastyczność) | Zdał się na badaniu IEC 62930 w temperaturze -40°C |
| Przesyłka centrum danych | Konfiguracja 4×400 mm2 z oporem 0,0778Ω/km | 445A prąd glebowy; 18% mniejsze straty w porównaniu do średnich ISO |
| Nazwa przekroju poprzecznego przewodnika | Numer włókien konduktoru | Grubość izolacji | Gęstość obudowy | Przybliżenie. | Przybliżona waga | Max. D.C. Opór przewodnika (20°C) | Próbkowanie napięcia AC | Prąd nominalny w powietrzu (A) | Wartość bieżąca w glebie (A) |
|---|---|---|---|---|---|---|---|---|---|
| 4 × 4 | /Pół.25 | 0.7 | 1.8 | 13.0 | 155 | 7.41 | 3.5 | 27 | 36 |
| 4 × 6 | /Pół.76 | 0.7 | 1.8 | 14.0 | 184 | 4.61 | 3.5 | 35 | 46 |
| 4 × 10 | 7/138 | 0.7 | 1.8 | 17.0 | 258 | 3.08 | 3.5 | 47 | 59 |
| 4 × 16 | 7/178 | 0.7 | 1.8 | 20.0 | 366 | 1.91 | 3.5 | 64 | 80 |
| 4 × 25 | 7/2.14 | 0.9 | 1.8 | 23.0 | 540 | 1.200 | 3.5 | 82 | 100 |
| 4 × 35 | 7/2.52 | 0.9 | 1.8 | 25 | 686 | 0.868 | 3.5 | 100 | 120 |
| 4 × 50 | 10/2.52 | 1.0 | 1.8 | 23 | 907 | 0.641 | 3.5 | 125 | 145 |
| 4 × 70 | 14/2.52 | 1.1 | 1.8 | 27 | 1192 | 0.443 | 3.5 | 155 | 175 |
| 4 × 95 | 19/2.52 | 1.1 | 1.9 | 31 | 1598 | 0.320 | 3.5 | 200 | 210 |
| 4 × 120 | 24 godziny na dobę.52 | 1.2 | 2.0 | 33 | 1949 | 0.253 | 3.5 | 220 | 240 |
| 4 × 150 | 30/2.52 | 1.4 | 2.2 | 38 | 2517 | 0.206 | 3.5 | 250 | 270 |
| 4 × 185 | 37/2.52 | 1.6 | 2.3 | 42 | 3091 | 0.1640 | 3.5 | 295 | 305 |
| 4 × 240 | 48/2.52 | 1.7 | 2.5 | 47 | 3825 | 0.1250 | 3.5 | 345 | 355 |
| 4 × 300 | 61/2.52 | 1.8 | 2.6 | 52 | 4830 | 0.1000 | 3.5 | 395 | 400 |
| 4 × 400 | 61/2.97 | 2.0 | 3.1 | 66 | 5840 | 0.0778 | 3.5 | 445 | 445 |
Produkt ten jest stosowany w sieciach przesyłowych i dystrybucyjnych energii przy podwyższonym napięciu.ale także ma silną odporność na korozję chemiczną, starzenie się cieplne i stres na środowisku.
