Kabel w osłonie gumowej MCDP Shanghai Shenghua Cable, kabel bezhalogenowy o niskiej emisji dymu 0,38 / 0,66 kV

Gumowany kabel MCDP, kabel niskodymny bezhalogenowy 0,38 / 0,66 KV

Rewolucja w bezpieczeństwie kopalń: kable LSZH MCDP firmy Shenghua dla ekstremalnych operacji przemysłowych​​

W środowiskach górniczych i tunelowych ​​tradycyjne kable uwalniają podczas pożarów zabójczy chlorowodór i dioksyny​​, przyczyniając się do 60% śmiertelnych wypadków związanych z pożarami

. W połączeniu z obciążeniami mechanicznymi ze strony koparek i temperaturami poniżej zera, awarie kabli wywołują kosztowne przestoje i naruszenia bezpieczeństwa. ​​Shanghai Shenghua Power Group Cable​​ rozwiązuje te wyzwania za pomocą ​​kabli gumowych MCDP Low Smoke Zero Halogen (LSZH)​​, zaprojektowanych w celu zapewnienia redukcji toksyczności ratującej życie, elastyczności w warunkach arktycznych i niezawodności w zakresie ognioodporności dla sprzętu górniczego 0,38/0,66KV do 6/10KV

​​Przełomy inżynieryjne dla bezpieczeństwa krytycznego dla życia​​

1. ​​Eliminacja toksycznych oparów​​:

   • ​​Bezhalogenowa osłona gumowa​​ eliminuje związki chloru/bromu, redukując emisje toksyczne o ​​90%​​ podczas pożarów w porównaniu z kablami PVC





     . Zapobiega to powstawaniu żrących gazów kwasowych, chroniąc drogi ewakuacyjne w zawalonych tunelach.
   • ​​Ognioodporność zgodna z GB12972​​ ogranicza rozprzestrzenianie się ognia do <1,5 metra, zachowując integralność obwodu przez ponad 180 minut w temperaturze 1000°C — zweryfikowane w symulacjach kopalń węgla



2. ​​Odporność na ekstremalne warunki​​:

   • ​​Elastyczne przewodniki miedziane klasy 5​​ (np. 276 żył dla 35 mm²) wytrzymują ponad 15 000 zgięć w temperaturze ​​-40°C​​ (wariant MYPD-3,6/6kV), odporne na pękanie w syberyjskich kopalniach, gdzie standardowe kable zawodzą poniżej -15°C


   • ​​Kompaktowy promień zgięcia 6×​​ (np. ​​33 mm OD dla 3x16 mm²​​) umożliwia instalację w ciasnych wiertnicach, zmniejszając ryzyko zaczepienia o 40%



3. ​​Wysokowydajna transmisja mocy​​:

   • ​​Ekran z ocynowanej plecionki miedzianej​​ neutralizuje EMI z koparek 3000 KM, wytrzymując jednocześnie obciążenia kruszenia 8 ton — rozmieszczone w kolumbijskich kopalniach Glencore


   • ​​Niska rezystancja DC​​ (0,206 Ω/km dla 95 mm²) zmniejsza straty energii o 15%, oszczędzając 52 tys. USD rocznie na 10 km instalacji



​​Certyfikaty: Globalna zgodność dla operacji krytycznych​​

Seria MCDP firmy Shenghua jest zgodna z:

• ​​GB12972 & MT818​​: Testowanie ognioodporności i obciążeń mechanicznych (wytrzymałość dielektryczna 3000 V/mm)


• ​​ISO 9001/OHSAS 18001​​: Zarządzanie bezpieczeństwem w operacjach górniczych


• ​​RoHS/REACH​​: Weryfikacja bezhalogenowa (Cl <50 ppm)



​​Specyfikacje techniczne: Zakres kabli Shenghua MCDP​​

​​Rezystancja izolacji​​: 350 MΩ·km (16 mm²) do 160 MΩ·km (185 mm²) w 20°C

​​Promień gięcia​​: 6× średnica kabla (15× dla wariantów wzmocnionych, takich jak MCPJR-0,66/1,14kV)

​​Sprawdzone zastosowania w ekstremalnych warunkach​​

• ​​Koparki w kopalniach węgla​​: Osłona LSZH MCPTJ-1,9/3,3kV zapobiegła wydzielaniu toksycznego dymu podczas pożaru w kopalni Shanxi w 2024 r., umożliwiając ewakuację 100% załogi


  .
• ​​Platformy wiertnicze na Arktyce​​: MYPD-3,6/6kV pracował w temperaturze -40°C w kopalniach Uralu na Syberii bez pękania osłony


• ​​Przenośniki podziemne​​: MCP-0,38/0,66kV wytrzymał upadki skał o masie 10 ton w chilijskich kopalniach miedzi, wykorzystując ekrany z ocynowanej miedzi do ochrony przed EMI



​​Dlaczego Shanghai Shenghua przoduje w innowacjach LSZH​​

1. ​​Ponad 30 lat doświadczenia​​: Dostarczono ponad 12 000 km kabli dla chińskich projektów elektryfikacji górnictwa
   6
   .
2. ​​Produkcja bez wad​​:
   • ​​Wykrywanie wad wspomagane przez sztuczną inteligencję​​: 99,97% dokładności w identyfikacji zanieczyszczeń osłony (wgniecenia, cząstki żużla), zmniejszając ilość odpadów o 30%
     3
     .
   • ​​Testowanie z certyfikatem CNAS​​: Zweryfikowano zmęczenie wibracyjne (ponad 10 mln cykli), elastyczność w temperaturze -40°C i odporność na płomienie w temperaturze 1000°C
     6
     .
3. ​​Szybkie dostosowywanie​​: 10-dniowa dostawa niestandardowych rozmiarów (16–185 mm²) i napięć (0,38/0,66 kV–6/10 kV)
   6
   .

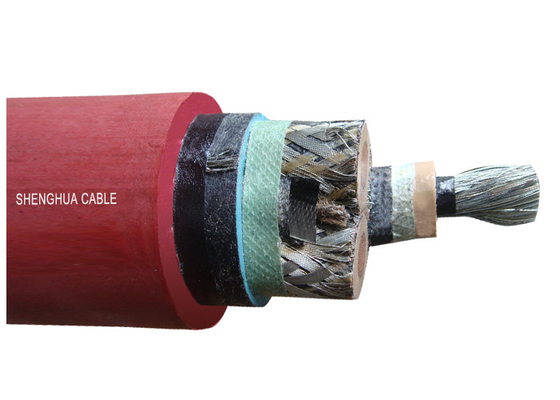

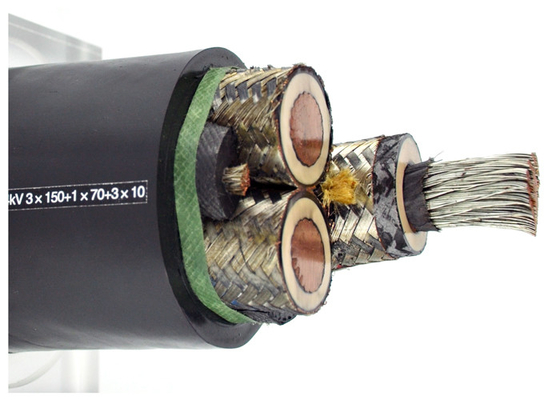

Konstrukcja:

Przewodnik: Elastyczny przewodnik miedziany klasy 5

Izolacja: Osłona gumowa

Ekran: Ekran z drutu miedzianego / Ekran z drutu miedzianego ocynowanego

Osłona: Guma niskodymna, niskohalogenowa

Zalety gumy niskodymnej, niskohalogenowej

W przypadku pożaru może zmniejszyć ilość toksycznych gazów, chroniąc życie ludzi

Krótkie wprowadzenie

1 Napięcie znamionowe kabli jest podzielone na 6 klas, czyli 0,3/0,5 kV, 0,38/.066 kV, 1,9/3,3 kV, 3,6/6 kV, 6/10 kV.

2 Dopuszczalne są długotrwałe temperatury pracy przewodnika kabla. W przypadku kabla U(M)CPT-0,66/1,14, U(M)CPJB-0,66/1,14, U(M)CPJR-0,66/1,14 i 1,9/3,3 kV, 3,6/6 kV, 6/10 kV temperatura wynosi 90℃; dla pozostałych wynosi 65℃.

3 Minimalny promień gięcia: W przypadku kabla U (M)CPJB-0,66/1,14, U(M)CPJR-0,66/1,14 wynosi on 15-krotność średnicy kabla; dla pozostałych wynosi on 6-krotność średnicy kabla.

4 Przewód uziemiający powinien być dobrze połączony z ziemią.

5 Kabel powinien być chroniony przed długotrwałym działaniem promieni słonecznych.

Wdrożony standard

1 W przypadku kabla nie rozprzestrzeniającego płomienia należy wdrożyć GB12972

2 W przypadku kabla ognioodpornego należy wdrożyć MT818

3 W przypadku specjalnego kabla górniczego (o większym przekroju i wyższym napięciu) należy wdrożyć standard przedsiębiorstwa.

Typ i nazwa:
