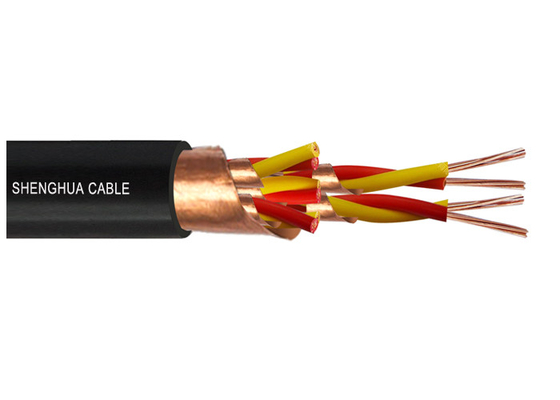

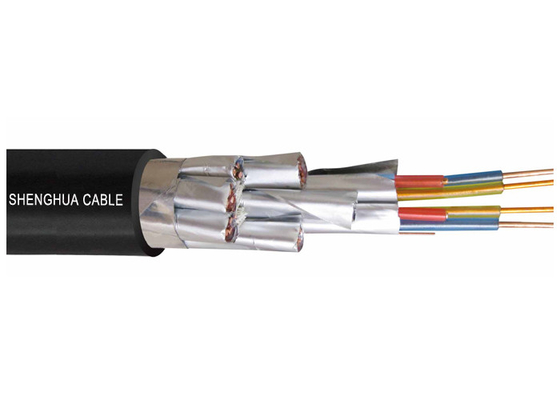

Kabel zestawu Shenghua w postaci osłoniętej tablicy przyrządów Kabel 1 - 38 Rdzeń do urządzeń dystrybucyjnych

Ekranowany kabel instrumentalny w tacy 1 - 38 żył do urządzeń dystrybucyjnych

Kluczowa integralność sygnału: Ekranowane kable w tacach Shenghua dla przemysłowych systemów dystrybucji​​

W elektrowniach, zakładach petrochemicznych i zautomatyzowanych fabrykach zakłócenia EMI i przesłuchy sygnałów powodują 42% awarii systemów sterowania​​—wywołując przestoje sprzętu, uszkodzenia danych i zagrożenia bezpieczeństwa. ​​Shanghai Shenghua Power Group Cable​​ eliminuje te ryzyka dzięki swoim ​​Ekranowanym kablom instrumentalnym w tacach​​, zaprojektowanym z myślą o wielowarstwowej ochronie przed EMI, odporności na ekstremalne temperatury i niezawodności certyfikowanej przez IEC w systemach dystrybucji 450/750V do 1000V, gdzie precyzja sygnału jest bezwzględna.

​​Potrójna ochrona inżynieryjna dla brutalnych środowisk​​

1. ​​Ekranowanie EMI/RFI klasy wojskowej​​:

   • ​​Taśma kompozytowa aluminiowo-plastikowa + oplot miedziany​​ (wariant DJYP3VP3-32) zapewnia tłumienie 85 dB przy 30 MHz, neutralizując zakłócenia z transformatorów 10kV i falowników w hutach stali


   • ​​Indywidualne i ogólne ekranowanie​​ (np. DJYP3VP3) zapobiega przesłuchom w wiązkach 38-żyłowych, umożliwiając jednoczesne zasilanie 10A i sygnały czujników 1 kHz bez zniekształceń



2. ​​Odporność od Arktyki po Pustynię​​:

   • ​​Ciągła temperatura pracy 90°C​​ (w porównaniu ze standardem branżowym 70°C) utrzymuje rezystancję izolacji >12 MΩ·km w halach turbin, gdzie temperatura otoczenia sięga ​​65°C+​​


   • ​​-40°C Elastyczność na zimno​​ zapobiega pękaniu osłony w syberyjskich podstacjach, wytrzymując ​​500 000+ cykli zginania​​ w korytach kablowych



3. ​​Mechaniczne wzmocnienie​​:

   • ​​Pancerz z drutu stalowego​​ (DJYVP3-32) wytrzymuje obciążenia zgniatające 8 ton—potwierdzone w kolizjach dźwigów portowych w Szanghaju


   • ​​6× Promień gięcia​​ (np. ​​20,1 mm OD dla 19-żyłowego​​) umożliwia ciasne prowadzenie w zatłoczonych panelach PLC, skracając czas instalacji o 40%



​​Certyfikowany dla globalnych stref zagrożenia​​

Kable w tacach Shenghua są zgodne z:

• ​​IEC 60228 & GB9330​​: Odporność na płomienie (IEC 60332) i wytrzymałość dielektryczna 3kV


• ​​CE/RoHS/KEMA​​: Materiały bezhalogenowe (Cd <0,01%, Pb <0,1%) i walidacja odporności na EMI





• ​​ISO 9001/OHSAS 18001​​: Protokoły bezpieczeństwa dla instalacji naftowych/gazowych



​​Specyfikacje techniczne: Zakres kabli w tacach Shenghua​​

​​Napięcie znamionowe:​​ 300/500V do 600/1000V DC • ​​Promień gięcia:​​ 6× OD (12× dla opancerzonych)

​​Sprawdzone zastosowania w krytycznej infrastrukturze​​

• ​​Systemy SCADA elektrowni jądrowych​​: Kable DJYP3VP3-32 utrzymywały dokładność sygnału w otoczeniu urządzeń rozdzielczych 110kV EMI w Guangdong Phase III


• ​​Morskie farmy wiatrowe​​: DJYVP3-22 odporny na korozję solną przez ponad 8 lat w turbinach na Morzu Północnym


• ​​Robotyka motoryzacyjna​​: 38-żyłowy DJYP3V wyeliminował utratę danych w liniach spawalniczych BMW pomimo wyładowań łukowych 15kA



​​Dlaczego globalni inżynierowie ufają Shanghai Shenghua​​

1. ​​Produkcja bez wad​​:

   • ​​Kontrole integralności ekranowania oparte na sztucznej inteligencji​​: Skanowanie laserowe weryfikuje jednolitość nakładania taśmy (±0,1 mm), eliminując luki EMI
     5
     .
   • ​​100% testowanie Hi-Pot​​: Testy naprężeń 3,5 kV AC weryfikują integralność izolacji pod kątem zgodności z KEMA



2. ​​Szybkie dostosowywanie i wsparcie​​:

   • ​​Wycena w ciągu 24 godzin​​: Rdzenie na zamówienie (1-38), napięcia (300V-1000V) i certyfikaty DIN/BS


   • ​​12-miesięczna gwarancja​​: Proaktywne wymiany w przypadku odchyleń od IEC—poparte ubezpieczeniem PICC



3. ​​Dziedzictwo globalnego wdrożenia​​:

   • Dostarczono ​​1200 km+ kabli​​ dla chińskiej sieci dystrybucji zapory Trzech Przełomów (wiązki 38-żyłowe)


   • ​​36+ patentów​​ na technologię oplatania pancerza i izolacji XLPE



Zastosowanie

Ten produkt ma zastosowanie do łączenia przewodów urządzeń elektrycznych, aparatury
lub komputera, używanych w urządzeniach dystrybucyjnych o napięciu znamionowym do
i włącznie z A.C.450/750V lub D.C.1000V.

Charakterystyka i odpowiednie parametry

1. Długotrwała temperatura pracy przewodu kabla: 90°C

2. Napięcie znamionowe: 300/500V,450/750V ,600/1000V.

3. Temperatura układania kabla ≥ 0°C

4. Żyły (para/potrójna): 1~19

5. Minimalny promień gięcia:≥ średnica zewnętrzna kabla 6 razy

Warunki użytkowania

Kabel jest dopuszczony do pracy w instalacji stałej lub
przenośnej w temperaturze otoczenia od -40 ℃ do 50 ℃ ,
wilgotności względnej nie większej niż 80% i temperaturze pracy
żyły nie wyższej niż 70 ℃, a także unikania bezpośredniego wysokiego
promieniowania lub kontaktu z temperaturą.
Temperatura nigdy nie powinna być niższa niż 0℃ podczas układania
kabla.
Dopuszczalny promień gięcia: nie mniej niż 6-krotność średnicy całkowitej
dla kabla nieopancerzonego; nie mniej niż 12-krotność średnicy całkowitej
dla kabla opancerzonego lub ekranowanego; nie mniej niż 6-krotność
średnicy całkowitej dla ekranowanego kabla giętkiego.

Typ opcjonalny:

Pakowanie i wysyłka

Jesteśmy w stanie sprostać najbardziej rygorystycznym harmonogramom dostaw zgodnie z zamówieniem. Dotrzymanie terminu jest zawsze najwyższym priorytetem, ponieważ wszelkie opóźnienia w dostawie kabla mogą przyczynić się do ogólnego opóźnienia projektu i przekroczenia kosztów.
Kabel jest dostarczany w drewnianych szpulach, kartonach falistych i cewkach. Końce kabli są uszczelniane taśmą samoprzylepną BOPP i nienasiąkliwymi zaślepkami, aby chronić końce kabli przed wilgocią. Wymagane oznaczenia są drukowane materiałem odpornym na warunki atmosferyczne na zewnętrznej stronie bębna zgodnie z wymaganiami klienta.

Zobowiązanie posprzedażne

Shanghai Shenghua Cable (Group) posiada hasło Shenghua "Dążyć do najlepszego przedsiębiorstwa, produkować najlepszy produkt, świadczyć najlepszą obsługę, stworzyć najlepszą markę", nalega na politykę jakości na pierwszym miejscu, dąży do osiągnięcia wysokiej jakości i zerowej wady towarów. Dlatego każdy klient może w pełni skorzystać z najwyższej jakości i bezbłędnej obsługi kabli Shenghua. Jednocześnie przestrzegamy ducha Shenghua "Rób najlepiej, wygrywaj wzajemnie", chcemy nawiązać długoterminowe i stabilne relacje z każdym klientem. Niniejszym gwarantujemy, że:

1. Klient jest Bogiem. Będziemy pielęgnować każdego klienta, każdą współpracę z sercem.
2. Bezpłatna obsługa przedsprzedażna. Zapewnimy najlepszą propozycję dla każdego klienta.
3. Dobra obsługa sprzedaży. Zapewnimy bezpłatne operacje związane z produktem, wskazówki dotyczące konserwacji i uruchomienia instalacji
usługi doradztwa technicznego przy nawiązywaniu relacji współpracy z klientami.
4. Uważna obsługa posprzedażna. Nasz produkt jest objęty gwarancją PICC (People's Insurance Company of China). Będziemy
zapewnić bezpłatną konserwację i debugowanie w ciągu 12 miesięcy po instalacji (z wyjątkiem niewłaściwego użytkowania).
5. Gwarantujemy rozwiązanie Twoich problemów w ciągu 24 godzin w Szanghaju, 72 godzin dla innych dzielnic.
6. 24-godzinna telefoniczna linia telefoniczna. Wyznaczymy profesjonalną osobę, która odpowie na Twoje pytanie na czas.
Zawsze mocno wierzymy, że "Jakość to linia życia, Usługa to przepustka", co sprawi, że będziemy bliżej i mocniej!
Shanghai Shenghua Cable (Group) Co., Ltd.

FAQ

P: Jak długo trwa uzyskanie odpowiedzi na wycenę?

O: Większość wycen jest zwracana w ciągu 24 godzin, jednak w przypadku specjalnej konstrukcji może to potrwać kilka dni.

P: Jakie gwarancje obejmują Państwa produkty?

O: Kabel SHAN gwarantuje, że wszystkie nasze produkty, przewody, kable i inne są wolne od wad. Odbierzemy każdy produkt, który nie spełnia uzgodnionej jakości przez obie strony. Szczegółowe warunki są następujące:
1. Gwarantujemy, że będziemy przestrzegać wymagań okresu gwarancyjnego określonego w umowie, że Towary dostarczone w ramach zamówienia na zakup kabla i przewodu do sieci dystrybucyjnej własnego transportu
2. Zostaną wyprodukowane zgodnie z tą specyfikacją, a Towary będą nowe, nieużywane, z najnowszych lub aktualnych modeli. Po wybraniu dostarczymy Towary ściśle zgodnie z wymaganiami Umowy.
3. Gwarancja pozostaje ważna przez dwanaście (12) miesięcy po dostarczeniu Towarów lub jakiejkolwiek ich części, w zależności od przypadku, i przyjęciu w miejscu docelowym wskazanym w SCC lub przez osiemnaście (18) miesięcy od daty wysyłki z portu lub miejsca załadunku w kraju pochodzenia, w zależności od tego, który okres upływa wcześniej.
4. W okresie gwarancyjnym kupujący może ogłosić bezpośrednio producentowi w formie pisemnej lub przez agenta, jeśli wystąpi jakikolwiek problem z jakością Towarów. Producent dokona naprawy lub wymiany w rozsądnym czasie i poniesie wszystkie związane z tym koszty.

P: Czy sprzedajecie Państwo inne produkty oprócz przewodów i kabli?

O: Przewody i kable to nasza mocna strona, ale sprzedajemy również złącza, zespoły kablowe i narzędzia kablowe, żeby wymienić tylko kilka. Nasze produkty obsługują liczne rynki na całym świecie.
