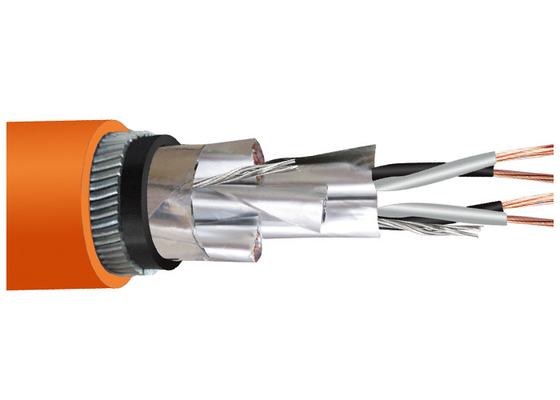

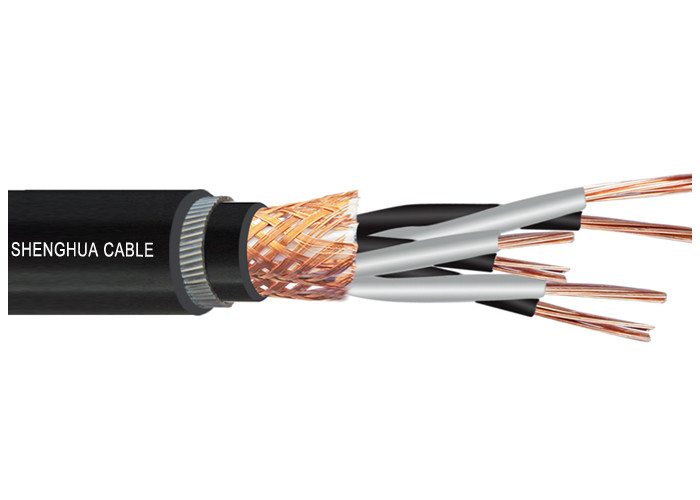

Instrumentalny kabel z izolacją XLPE, ekranowany drutem stalowym, produkcji Shanghai Shenghua Group, kabel pancerny

Kabel instrumentalny z izolacją XLPE, ekranowany drutem stalowym, kabel pancerny

Przeciwstawianie się ekstremalnym warunkom: Kable ekranowane XLPE firmy Shenghua dla integralności sygnału krytycznego dla misji​​

W zakładach petrochemicznych, podstacjach energetycznych i zautomatyzowanych fabrykach zakłócenia EMI i naprężenia mechaniczne zakłócają 38% sygnałów sterujących​​—wywołując awarie sprzętu, uszkodzenia danych i kosztowne przestoje. ​​Shanghai Shenghua Power Group Cable​​ eliminuje te ryzyka dzięki swoim ​​kablom instrumentalnym ekranowanym XLPE​​, zaprojektowanym z myślą o trójwarstwowej ochronie przed EMI, pancerzu klasy wojskowej i odporności operacyjnej od -40°C do 90°C w systemach dystrybucji 1000V AC/DC, gdzie precyzja sygnału jest bezdyskusyjna.

​​Trójwarstwowa ochrona inżynieryjna dla brutalnych warunków​​

1. ​​Technologia ekranowania odporna na EMI​​:

   • ​​Ekranowanie folią aluminiową + drutem odprowadzającym​​ (typ DJYP3VP3) zapewnia tłumienie 85 dB przy 30 MHz, neutralizując zakłócenia z transformatorów 110 kV i VFD w hutach stali


   • ​​Ekranowanie indywidualne i ogólne​​ (np. DJYP3VP3-32) zapobiega przesłuchom w wiązkach 19-żyłowych, umożliwiając jednoczesne zasilanie 10A i sygnały czujników 10 kHz z ​​<0,1% zniekształceń​​



2. ​​Odporność od Arktyki po Pustynię​​:

   • ​​Izolacja XLPE​​ wytrzymuje ​​90°C ciągłego ciepła​​ (w porównaniu ze standardowym PVC 70°C), utrzymując rezystancję izolacji >12 MΩ·km w halach turbin, gdzie temperatury otoczenia sięgają ​​65°C+​​


   • ​​Pancerz z drutu stalowego​​ (DJYVP3-32) przetrzymuje obciążenia kruszące 8 ton—potwierdzone w kolizjach dźwigów portowych w Szanghaju—i jest odporny na korozję solną na platformach wiertniczych na morzu przez ​​15+ lat​​



3. ​​Hiper-elastyczny montaż​​:

   • ​​6× Promień gięcia​​ (np. ​​20,1 mm OD dla 19-żyłowego​​) umożliwia prowadzenie przez zatłoczone korytka kablowe, skracając czas instalacji o ​​40%​​ w porównaniu z sztywnymi alternatywami


   • ​​Elastyczność w temperaturze -40°C​​ zapobiega pękaniu osłony w syberyjskich podstacjach, wytrzymując ​​500 000+ cykli zginania​​ w ruchomych maszynach



​​Certyfikowany dla globalnych stref zagrożenia​​

Kable Shenghua są zgodne z:

• ​​IEC 60228 & GB9330​​: Odporność na płomienie (IEC 60332) i wytrzymałość dielektryczna 3 kV/5 min.
• ​​CE/RoHS/KEMA​​: Materiały bezhalogenowe (Cd <0,01%, Pb <0,1%) i walidacja odporności na EMI


• ​​ISO 9001/OHSAS 18001​​: Protokoły bezpieczeństwa dla instalacji w strefie 1 ropy/gazu



​​Specyfikacje techniczne: Zakres kabli Shenghua​​

​​Zakres temperatur​​: -40°C do 90°C • ​​Promień gięcia​​: 6× OD (bez pancerza), 12× OD (zbrojony)

​​Sprawdzone zastosowania w infrastrukturze krytycznej​​

• ​​Systemy SCADA elektrowni jądrowych​​: Kable DJYP3VP3-32 utrzymywały dokładność sygnału w otoczeniu rozdzielnic 110 kV EMI w Guangdong Phase III
  4
  .
• ​​Rurociągi naftowe na Arktyce​​: DJYVP3-22 był odporny na kruchość w -38°C i ekspozycję na H₂S w polach syberyjskich przez ponad 8 lat


• ​​Robotyka motoryzacyjna​​: 12-żyłowy DJYP3V wyeliminował utratę danych w liniach spawalniczych BMW pomimo wyładowań łukowych 15 kA



​​Dlaczego globalni inżynierowie ufają Shanghai Shenghua​​

1. ​​Produkcja bez wad​​:

   • ​​Kontrole integralności ekranowania oparte na sztucznej inteligencji​​: Skanowanie laserowe weryfikuje jednolitość nakładania folii (±0,1 mm), eliminując luki EMI


   • ​​100% testowanie Hi-Pot​​: Testy naprężeń 3,5 kV AC weryfikują integralność izolacji pod kątem zgodności z KEMA



2. ​​Szybkie wdrażanie globalne​​:

   • ​​Cytowanie w ciągu 24 godzin​​: Rdzenie na zamówienie (1-19), rodzaje pancerza (drut stalowy/taśma) i certyfikaty DIN/BS


   • ​​Pakowanie w drewniane szpule​​: Zakończenia uszczelnione taśmą BOPP zapobiegają wnikaniu wilgoci podczas transportu morskiego do UE/USA



3. ​​Niezrównane zapewnienie posprzedażne​​:

   • ​​Gwarancja poparta przez PICC​​: 12-miesięczna gwarancja wymiany w przypadku odchyleń od IEC + całodobowe wsparcie techniczne z siedzibą w Szanghaju


   • ​​36+ patentów​​: Dla technologii wytłaczania XLPE i tkania pancerza, wdrożonej w tamie Trzech Przełomów w Chinach

Zastosowanie

Ten produkt ma zastosowanie do łączenia przewodów urządzeń elektrycznych, aparatury lub komputerów, używanych w urządzeniach dystrybucyjnych o napięciu znamionowym do i włącznie z AC 450/750V lub DC 1000V

Opis

Charakterystyka i odpowiednie parametry

1. Długotrwała temperatura pracy przewodu kabla: 90°C

2. Napięcie znamionowe: 300/500V, 450/750V, 600/1000V.

3. Temperatura układania kabla ≥ 0°C

4. Żyły (para/potrójna): 1~19

5. Minimalny promień gięcia: ≥ średnica zewnętrzna kabla 6 razy

Warunki użytkowania

Kabel jest dopuszczony do pracy przy stałej instalacji lub w ruchu w temperaturze otoczenia od -40 ℃ do 50 ℃, wilgotności względnej nie większej niż 80% i temperaturze pracy żyły nie wyższej niż 70 ℃, a także unikania bezpośredniego promieniowania o wysokiej temperaturze lub kontaktu. Temperatura nigdy nie powinna być niższa niż 0 ℃ podczas układania kabla. Dopuszczalny promień gięcia: nie mniej niż 6-krotność średnicy całkowitej dla kabla bez pancerza; nie mniej niż 12-krotność średnicy całkowitej dla kabla pancernego lub ekranowanego; nie mniej niż 6-krotność średnicy całkowitej dla ekranowanego kabla elastycznego.

Typ opcjonalny

Pakowanie i wysyłka

Jesteśmy w stanie spełnić najbardziej rygorystyczne harmonogramy dostaw zgodnie z zamówieniem zakupu. Dotrzymanie terminu jest zawsze najwyższym priorytetem, ponieważ wszelkie opóźnienia w dostawie kabla mogą przyczynić się do ogólnego opóźnienia projektu i przekroczenia kosztów.
Kabel jest dostarczany w drewnianych szpulach, kartonach falistych i cewkach. Końce kabli są uszczelnione taśmą samoprzylepną BOPP i niehigroskopijnymi zaślepkami uszczelniającymi, aby chronić końce kabli przed wilgocią. Wymagane oznakowanie powinno być wydrukowane materiałem odpornym na warunki atmosferyczne na zewnętrznej stronie bębna zgodnie z wymaganiami klienta.

Zobowiązanie posprzedażne

Shanghai Shenghua Cable (Group) posiada zasadę Shenghua „Dążyć do najlepszego przedsiębiorstwa, produkować najlepszy produkt, świadczyć najlepszą obsługę, budować najlepszą markę”, nalega na politykę jakości na pierwszym miejscu, dąży do osiągnięcia wysokiej jakości i zerowej wady towarów. Dlatego każdy klient może w pełni skorzystać z najwyższej jakości i bezbłędnej obsługi kabli Shenghua. Jednocześnie przestrzegamy ducha Shenghua „Rób najlepiej, wygrywaj wzajemnie”, chcemy nawiązać długoterminową i stabilną relację z każdym klientem. Niniejszym gwarantujemy, że:

1. Klient jest Bogiem. Będziemy pielęgnować każdego klienta, każdą współpracę z sercem.
2. Bezpłatna obsługa przedsprzedażna. Zapewnimy najlepszą propozycję dla każdego klienta.
3. Dobra obsługa posprzedażna. Zapewnimy bezpłatne operacje związane z produktem, wskazówki dotyczące konserwacji i uruchomienia instalacji
doradztwo techniczne przy nawiązywaniu relacji współpracy z klientami.
4. Uważna obsługa posprzedażna. Nasz produkt jest objęty gwarancją PICC (People's Insurance Company of China). My
zapewnimy bezpłatną konserwację i debugowanie w ciągu 12 miesięcy po instalacji (z wyjątkiem niewłaściwego użytkowania).
5. Gwarantujemy rozwiązanie Twoich problemów w ciągu 24 godzin w Szanghaju, 72 godzin dla innych dzielnic.
6. 24-godzinna telefoniczna linia telefoniczna. Wyznaczymy profesjonalną osobę, która odpowie na Twoje pytanie na czas.
Zawsze mocno wierzymy, że „Jakość to linia życia, Usługa to przepustka”, co sprawi, że będziemy bliżej i mocniej!
Shanghai Shenghua Cable (Group) Co., Ltd.

FAQ

P: Jak długo trwa uzyskanie wyceny?

O: Większość wycen jest zwracana w ciągu 24 godzin, jednak w przypadku specjalnej konstrukcji może to potrwać kilka dni.

P: Jakie gwarancje obejmują Państwa produkty?

O: Kabel SHAN gwarantuje, że wszystkie nasze produkty, przewody, kable i inne są wolne od wad. Odbierzemy każdy produkt, który nie spełnia uzgodnionej jakości przez obie strony. Szczegółowe warunki są następujące:
1. Gwarantujemy, że będziemy przestrzegać wymagań okresu gwarancji określonego w umowie, że Towary dostarczone w ramach zamówienia zakupu na zakup kabla i przewodu do własnej sieci dystrybucyjnej
2. Zostaną wyprodukowane zgodnie z tą specyfikacją i że Towary będą nowe, nieużywane, z najnowszych lub aktualnych modeli. Po wybraniu dostarczymy Towary ściśle zgodnie z wymaganiami Umowy.
3. Gwarancja pozostaje ważna przez dwanaście (12) miesięcy po dostarczeniu Towarów lub jakiejkolwiek ich części, w zależności od przypadku, i przyjęciu w miejscu docelowym wskazanym w SCC lub przez osiemnaście (18) miesięcy od daty wysyłki z portu lub miejsca załadunku w kraju pochodzenia, w zależności od tego, który okres upływa wcześniej.
4. W okresie gwarancyjnym kupujący może ogłosić bezpośrednio producentowi w formie pisemnej lub przez agenta, jeśli wystąpi jakikolwiek problem z jakością Towarów. Producent dokona naprawy lub wymiany w rozsądnym czasie i poniesie wszystkie związane z tym koszty.

P: Czy sprzedajecie Państwo inne produkty oprócz przewodów i kabli?

O: Przewody i kable to nasza mocna strona, ale sprzedajemy również złącza, zespoły kablowe i narzędzia kablowe, żeby wymienić tylko kilka. Nasze produkty obsługują liczne rynki na całym świecie.
