Szczegóły Produktu:
Zapłata:
|
| Rodzaj produktu: | Kabel opancerzony 35kV | Napięcie: | Średnie napięcie 22kV 353kV |
|---|---|---|---|
| Konduktor: | Cu / miedź | Izolacja: | PE, XLPE |
| Zbroja: | Stalowy drut | Sreen: | Druty miedziane |
| Rdzenie: | 3-fazowy | Materiał powłoki: | PVC / PE / LSOH |
| Standardy: | IEC / BS / IS / VDE | Gwarancja: | 2 lata |
| High Light: | armoured power cable,armored electrical cable |
||
Zamawianie porad
Napięcie znamionowe
Zastosowanie Standard: IEC / BS / UL / GB
Liczba rdzeni
Rozmiar przewodu $ Konstrukcja
Rodzaj izolacji
Opancerzony lub nieuzbrojony. Jeśli zbroja, typ pancerza i materiał
Wymagania dotyczące pochwy
Długość kabla i wymagania dotyczące pakowania
Inne wymagania
Dane techniczne
| Wymiary - liczba rdzeni x przekrój przewodu | Budowa | Średnica zewnętrzna | Średnica zewnętrzna | Średnica przewodu | Grubość izolacji | Wytrzymałość na przewodzenie w 20 ° C | Prąd zwarcia 1s | Ciężar Cu | Masa kabla | Uszczelka* |
| min. | maks. | maks. | nominalny | maks. | nominalny | około. | ||||
| N x mm² | mm | mm | mm | mm | Ω / km | ZA | kg / km | kg / km | ||
| 3 x 25/16 | RM | 43 | 3,4 | 0,727 | 3,58 | 1046 | 2850 | CIĄĆ | ||
| 3 x 35/16 | RM | 47 | 51 | 7,5 | 3,4 | 0,524 | 5,01 | 1209 | 3300 | CIĄĆ |
| 3 x 50/16 | RM | 50 | 55 | 8,6 | 3,4 | 0,387 | 7,15 | 1671 | 3900 | CIĄĆ |
| 3 x 70/16 | RM | 53 | 58 | 10,2 | 3,4 | 0,268 | 10,01 | 2247 | 4700 | CIĄĆ |
| 3 x 95/16 | RM | 57 | 62 | 12,0 | 3,4 | 0,193 | 13,59 | 2994 | 5850 | CIĄĆ |
| 3 x 120/16 | RM | 61 | 67 | 13,5 | 3,4 | 0,153 | 17,16 | 3714 | 6800 | CIĄĆ |
| 3 x 150/25 | RM | 64 | 70 | 15,0 | 3,4 | 0,124 | 21,45 | 4638 | 7950 | CIĄĆ |
| 3 x 185/25 | RM | 68 | 74 | 16,8 | 3,4 | 0,0991 | 26,46 | 5646 | 9300 | CIĄĆ |
| 3 x 240/25 | RM | 74 | 80 | 19,2 | 3,4 | 0,0754 | 34,32 | 7272 | 11550 | CIĄĆ |
| 3 x 300/25 | RM | 78 | 90 | 3,4 | 0,0601 | 42,50 | 9160 | 14450 | CIĄĆ |
*) Pakowanie: CUT = kabel o różnych długościach na bębnie lub bębnie, możliwe cięcie na wymaganej długości
Podanie
Należy układać bezpośrednio w ziemi, wodzie, na zewnątrz, w pomieszczeniach iw kanałach kablowych, np. W zakładach przemysłowych i rozdzielnicach.

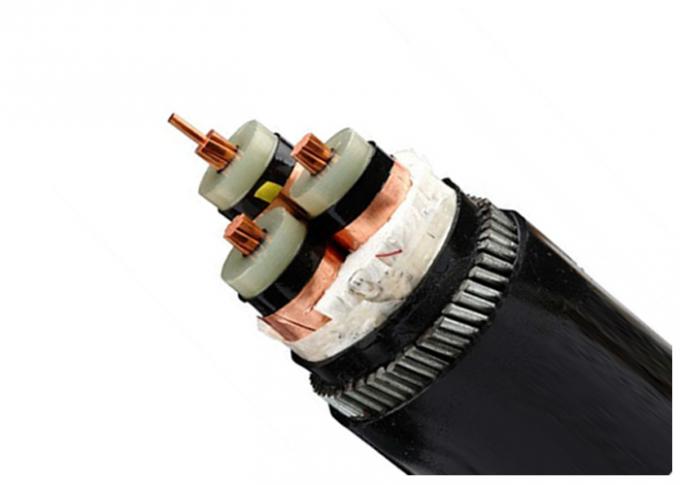

Budowa
1 ..... wyrzucona miedziana
2 ..... wewnętrzna warstwa materiału półprzewodnikowego
3 ..... izolacja rdzenia z usieciowanego polietylenu
4 ..... zewnętrzna warstwa materiału półprzewodnikowego
Taśma półprzewodnikowa 5 .....
6 ..... ekran przewodów miedzianych
7 ..... Wypełnienie paska, przędzy lub papieru
8 ..... Nie tkana taśma do owijania lub trudnopalna
9 ..... Wyściółka wewnętrzna z wytłaczanego PCV
10 .... Galwanizowana stalowa taśma opancerzona
11 .... Ogólna osłona: polichlorek winylu (PVC) lub FR-PVC, PE, LSOH
Standardy
IEC 60502, 60228, 60332, 60331
DIN VDE 0276-620
HD 620 S1: 1996
DIN EN 60228 klasa 2 (konstrukcja)
Dane techniczne
| Napięcie testowe | 6/10 kV | [kV] | 21/5 min. |
| 12/20 kV | [kV] | 42/5 min. | |
| 18/30 kV | [kV] | 63/5 min. | |
| Zakres temperatury | w ruchu | -20 ° C do + 90 ° C | |
| naprawiony | -20 ° C do + 90 ° C | ||
| Temperatura robocza | zwarcie | DO | 250 |
| Czas zwarcia | maks. | [s] | 5 |
| Promień gięcia | min. | x średnica | 15 |
| Łatwopalność | standard | EN 50265-2-1 |
Certyfikaty
ISO, CE, KEMA , IEC, RoHS, CCC, P3C i inne na życzenie
Jesteśmy w stanie spełnić najbardziej rygorystyczne harmonogramy dostaw zgodnie z zamówieniem. Dotrzymanie terminu jest zawsze priorytetem, ponieważ każde opóźnienie w dostarczeniu kabla może przyczynić się do ogólnego opóźnienia projektu i przekroczenia kosztów.
Kabel dostarczany jest w drewnianych rolkach, pudłach i cewkach falistych. Końcówki kablowe są uszczelnione taśmą samoprzylepną BOPP i niehigroskopijnymi zaślepkami, chroniąc końce kabli przed wilgocią. Wymagane oznakowanie powinno być wydrukowane materiałem odpornym na wpływy atmosferyczne na zewnętrznych częściach bębna, zgodnie z wymaganiami klienta.
