Szczegóły Produktu:
Zapłata:
|
| Model produktu: | Kabel Sta Al | Materiał przewodzący: | aluminium, al |
|---|---|---|---|
| Materiał izolacyjny: | XLPE | Rodzaj zbroi: | STA |
| Rdzenie: | 3 rdzeń | napięcie: | SN, 15 kV |
| Wykonane w standardzie: | IEC, BS, IS, VDE | Gwarancja: | dwa lata |
| Korporacja: | grupa shenghua | Marka: | Sh Kabel |
| Podkreślić: | Elastyczne okablowanie zbrojone XLPE,elastyczne okablowanie zbrojone 240mm2,przewód zbrojony 15kV |
||

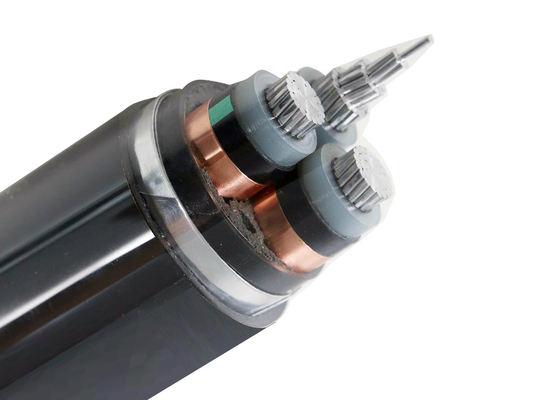

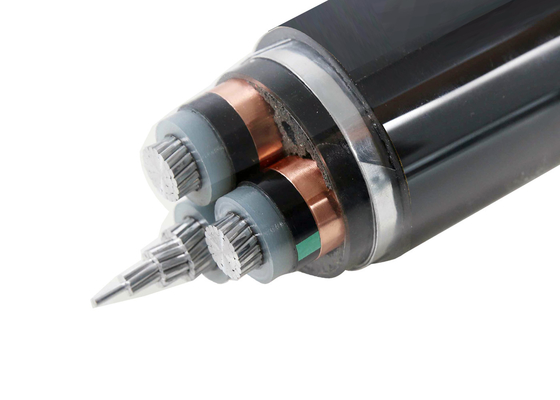

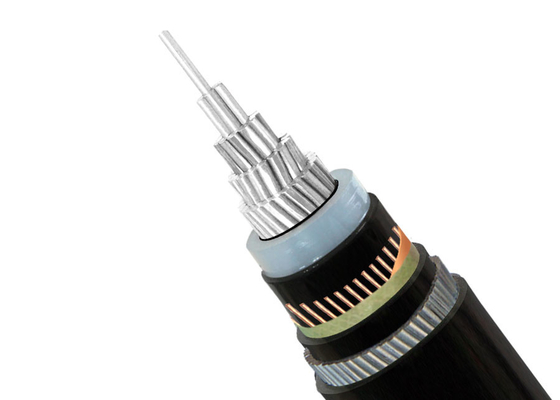

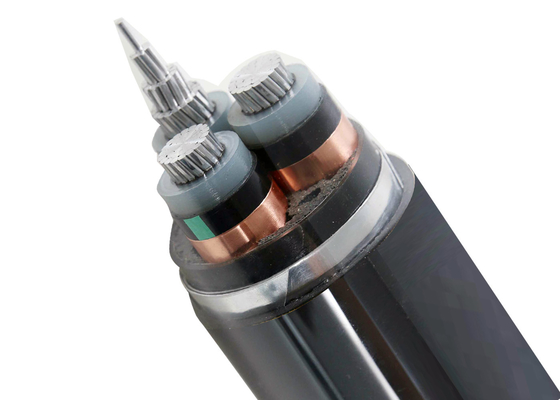

Struktura:
Stranded goły przewodnik aluminiowy, Wewnętrzna warstwa materiału półprzewodnikowego, Izolacja rdzenia z polietylenu, zewnętrzna warstwa materiału półprzewodnikowego, Ekran z taśmy miedzianej,Płyty wypełniające, przędza lub papier,Włókna włókienniczetaśma rapingowa,WyrzuconePozycja C.5.1.3 nie obejmuje wprowadzenia do obrotu produktów objętych niniejszym rozporządzeniem.
Zastosowanie:
Używane w stacjach transformatorów, blokach przełącznikowych, w elektrowniach i zakładach przemysłowych.
Przewód napędowy średniego napięcia do zastosowania statycznego na ziemi, wewnątrz i na zewnątrz obiektów, na zewnątrz, w kanałach kablowych, w wodzie,w warunkach, w których kable nie są narażone na większe obciążenia mechaniczne i naprężenia naciągowe.
Ze względu na bardzo niski współczynnik strat dielektrycznych, który pozostaje stały przez cały okres eksploatacji, oraz dzięki doskonałym właściwościom izolacyjnym materiału XLPE,o pojemności nieprzekraczającej 50 W, ale nieprzekraczającej 150 W,, kabel ma wysoką niezawodność pracy.
Standardy:
Międzynarodowe: IEC 60502, IEC 60228, (IEC 60332-3 dla ZR-YJV)32, ZR-YJV72tylko)
Chiny: GB/T 12706, (GB/T 18380-3 dla ZR-YJV)32, ZR-YJV72tylko)
Inne normy, takie jak BS, DIN i ICEA na żądanie
Nazwa kodu:
YJ: izolacja XLPE
L: Aluminiowy przewodnik
V: powłoka z PVC
32:Brzynia z drutu stalowego3 rdzenie
22:Płytkowa taśma opancerzeniowa3 rdzeń
72: Aluminiowe pancerze drutowe1 rdzeń
62: Płytka opancerzona ze stali nierdzewnej
ZR: odporny na ogień
| MV ((11kv 15kv 33kv) Kabel zasilania | ||
| Model i Opis Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | Numer rdzenia | Powierzchnia przekroju poprzecznego przewodnika ((mm2) |
| izolacja xlpe | 1 rdzeń 3 rdzeń | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2 |
| Rdzeń Cu | ||
| YJV, N2XSY;PVC owinięty kabel zasilania | ||
| YJV22;taśma stalowa z opancerzeniem,kabel zasilania o pokrycie z PVC | ||
| YJV32, YJV42;przęgło stalowe,kabel zasilania pokryty powłoką PVC | ||
| Al Core | ||
| YJLV, NA2XSY; kable zasilania pokryte powłoką z PVC | ||
| YJLV22;taśma stalowa z opancerzeniem,kabel zasilania o pokrycie z PVC | ||
| YJLV32, YJLV42;przewód stalowy z opancerzeniem,przewód zasilania z powłoką z PVC | ||
Dane techniczne:
Maksymalna temperatura przewodnika: poniżej normy (90OC), awaryjne (130OC) lub w warunkach zwarcia nie dłuższych niż 5 s (250°C).
Min. Temperatura otoczenia 0OC, po zainstalowaniu i tylko w przypadku, gdy kabel znajduje się w stałej pozycji
Min. promienie zgięcia: 15 x kablu O.D dla pojedynczego rdzenia
12 x kabli O.D. dla wielojadrowych
| Napięcie badawcze | 6 / 10 kV | [kV] | 21 / 5 minut. |
| 12 / 20 kV | [kV] | 42 i pół minuty. | |
| 18 / 30 kV | [kV] | 63 i pół minuty. | |
| Zakres temperatury | w ruchu | -5°C do +70°C | |
| ustalone | -20°C do +70°C | ||
| Temperatura pracy | zwarcie | °C | 250 |
| Czas zwarcia | Max. | [sek] | 5 |
| Promień gięcia | Min. | x średnica | 15 |
| Pożarność | standardowy | EN 60332-1-2 |
Certyfikat
ISO,CE, KEMAIEC,RoHS, CCC,P3Ci więcej innych na żądanie
