Szczegóły Produktu:
Zapłata:
|
| Typ modelu: | Kable CU/XLPE/SWA/PVC | Napęd nominalny: | 1 kV |
|---|---|---|---|
| Izolacja: | XLPE | Konduktor: | CU, miedź |
| Zbroja: | SWA, drut stalowy opancerzony | Rozmiary: | 1 ~ 630 mm2 |
| Rdzenie: | 4 rdzenie | Materiał osłony: | PCV, PE, LSOH |
| Normy: | IEC / BS / IS / VDE | Gwarancja: | 2 lata |
| Bezpłatna próbka: | Wypłacalne | Korporacja: | grupa shenghua |
| Marka: | Sh Kabel | ||
| Podkreślić: | 1KV SWA Cable elektryczny opancerzony,4 rdzeń SWA opancerzony kabel elektryczny,Kabel pancerny elektryczny SWA |
||
Zasilanie przemysłu na całym świecie: Innowacje Shenghua Cable w zakresie kabli pancernych XLPE
W erze wymagającej odpornej i zrównoważonej infrastruktury, Shenghua Cable (Group) Co., Ltd. jest globalnym pionierem w dziedzinie rozwiązań elektrycznych. Z 28-letnim doświadczeniem i 6 zakładami produkcyjnymi w Chinach, Shenghua zajmuje #2 w chińskim przemyśle kablowym i eksportuje do 60+ krajów, w tym do Australii, Chile i UE. Nasze kable pancerne SWA 1KV ucieleśniają najnowocześniejszą technologię zapewniającą ekstremalną niezawodność, bezpieczeństwo i zgodność z ekologią
Dlaczego kabel pancerny SWA 4-żyłowy 1KV firmy Shenghua?
Zaawansowana konstrukcja dla maksymalnej trwałości
Certyfikowana zgodność globalna
Kable Shenghua przekraczają międzynarodowe standardy:
Wyższość techniczna
Zastosowania w sektorach krytycznych
Od lotnisk po inteligentne sieci:
Niezrównana propozycja wartości Shenghua

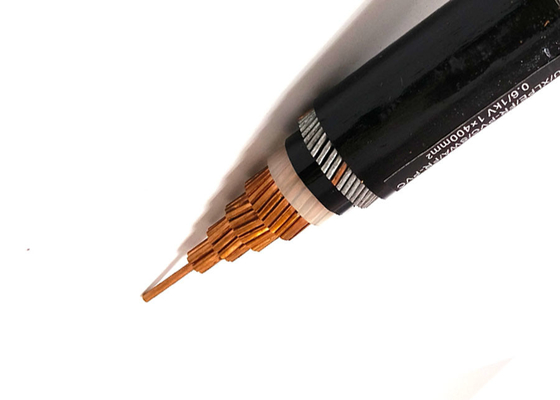

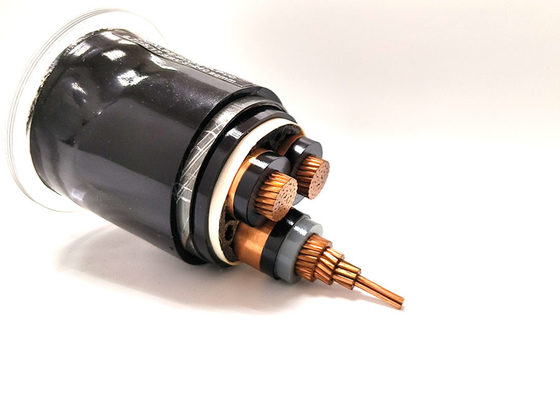

Budowa
| Przewodnik | Kompaktowy, linkowy przewodnik miedziany, klasa 2 zgodnie z IEC 60228 |
| Okragły, lity przewodnik miedziany, klasa 1 zgodnie z IEC 60228 | |
| Izolacja | XLPE (polietylen usieciowany) |
| Wypełniacz | Paski wypełniające, przędza lub papier |
| Taśma owijająca | Włóknina |
| Pokrycie wewnętrzne | Wytłaczane PVC |
| Pancerz | Drut stalowy lub taśma stalowa lub taśma aluminiowa opcjonalnie |
| Płaszcz zewnętrzny |
PVC lub PE lub LSOH |
Zastosowania
Stosowany do przesyłu i dystrybucji energii o napięciu znamionowym 35kV i poniżej. W porównaniu z kablem energetycznym izolowanym PVC, kabel energetyczny xlpe charakteryzuje się nie tylko doskonałymi właściwościami elektrycznymi, mechanicznymi, odpornością na ciepło i starzenie, odpornością na naprężenia środowiskowe i odpornością na korozję chemiczną, ale także prostą konstrukcją, niewielką wagą, brakiem ograniczeń przez układanie spadku i wysoką dopuszczalną temperaturą do długotrwałej pracy.
Standardy
Międzynarodowe: IEC 60502-2, IEC 60228
Chiny: GB/T 12706.2-2008
Inne standardy, takie jak BS, DIN i ICEA na życzenie
Dane techniczne
Napięcie znamionowe: 0,6/1kV
Maksymalna temperatura przewodnika: w warunkach normalnych (90°C), awaryjnych (130°C) lub zwarcia nie więcej niż 5 s (250°C).
Min. Temperatura otoczenia 0°C, po instalacji i tylko wtedy, gdy kabel jest w stałej pozycji
Min. Promień gięcia: 20 x średnica zewnętrzna kabla dla kabli jednożyłowych niepancernych
15 x średnica zewnętrzna kabla dla kabli jednożyłowych pancernych
15 x średnica zewnętrzna kabla dla kabli wielożyłowych niepancernych
12 x średnica zewnętrzna kabla dla kabli wielożyłowych pancernych
Specyfikacje
| Nom. Przekrój przewodnika |
Pasemka Nr/Średnica przewodnika |
Grubość izolacji | Grubość pokrywy wewnętrznej | Średnica drutu pancerza | Grubość płaszcza | Około. Średnica zewnętrzna |
Około. Waga |
Maks. Rezystancja DC przewodnika (20 ℃) | Napięcie testowe AC | Prąd znamionowy | |
| mm2 | szt./mm | mm | mm | (mm) | kg/km | Ω /km | kV/5min | W powietrzu (A) | W ziemi (A) | ||
| 4 × 4 | 7/0,85 | 0,7 | 1,0 | 0,9 | 1,8 | 18,0 | 699 | 4,61 | 3,5 | 34 | 45 |
| 4 × 6 | 7/1,04 | 0,7 | 1,0 | 1,25 | 1,8 | 19,0 | 820 | 3,08 | 3,5 | 43 | 57 |
| 4 × 10 | 7/1,38 | 0,7 | 1,0 | 1,25 | 1,8 | 22,0 | 1233 | 1,83 | 3,5 | 60 | 77 |
| 4 × 16 | 7/1,78 | 0,7 | 1,0 | 1,6 | 1,8 | 24,5 | 1550 | 1,15 | 3,5 | 83 | 105 |
| 4 × 25 | 7/2,14 | 0,9 | 1,0 | 1,6 | 1,8 | 29,2 | 2036 | 0,727 | 3,5 | 105 | 125 |
| 4 × 35 | 7/2,52 | 0,9 | 1,0 | 2,0 | 1,9 | 32,5 | 2501 | 0,524 | 3,5 | 125 | 155 |
| 4 × 50 | 10/2,52 | 1,0 | 1,0 | 2,0 | 2,0 | 33,0 | 3064 | 0,387 | 3,5 | 160 | 185 |
| 4 × 70 | 14/2,52 | 1,1 | 1,0 | 2,0 | 2,1 | 37,0 | 3974 | 0,268 | 3,5 | 200 | 225 |
| 4 × 95 | 19/2,52 | 1,1 | 1,2 | 2,0 | 2,3 | 43,0 | 5032 | 0,193 | 3,5 | 245 | 270 |
| 4 × 120 | 24/2,52 | 1,2 | 1,2 | 2,5 | 2,5 | 45,0 | 6327 | 0,153 | 3,5 | 285 | 310 |
| 4 × 150 | 30/2,52 | 1,4 | 1,4 | 2,5 | 2,7 | 51,0 | 7765 | 0,124 | 3,5 | 325 | 345 |
| 4 × 185 | 37/2,52 | 1,6 | 1,4 | 2,5 | 2,8 | 56,0 | 9205 | 0,0991 | 3,5 | 375 | 390 |
| 4 × 240 | 48/2,52 | 1,7 | 1,4 | 2,5 | 3,0 | 62,0 | 11444 | 0,0754 | 3,5 | 440 | 450 |
| 4 × 300 | 61/2,52 | 1,8 | 1,6 | 2,5 | 3,2 | 67,0 | 13830 | 0,0601 | 3,5 | 505 | 515 |
| 4 × 400 | 61/2,97 | 2,0 | 1,6 | 3,15 | 3,5 | 74,0 | 19673 | 0,0470 | 3,5 | 570 | 575 |
Jesteśmy w stanie spełnić najbardziej rygorystyczne harmonogramy dostaw zgodnie z zamówieniem. Dotrzymanie terminu jest zawsze najwyższym priorytetem, ponieważ wszelkie opóźnienia w dostawie kabla mogą przyczynić się do ogólnego opóźnienia projektu i przekroczenia kosztów.
Kabel jest dostarczany w drewnianych szpulach, kartonach falistych i cewkach. Końce kabli są uszczelnione taśmą samoprzylepną BOPP i nienasiąkliwymi nasadkami uszczelniającymi, aby chronić końce kabli przed wilgocią. Wymagane oznakowanie powinno być wydrukowane materiałem odpornym na warunki atmosferyczne na zewnętrznej stronie bębna zgodnie z wymaganiami klienta.
Shanghai Shenghua Cable (Group) posiada zasadę Shenghua "Dąż do najlepszego przedsiębiorstwa, produkuj najlepszy produkt, zapewniaj najlepszą obsługę, buduj najlepszą markę", nalega na politykę jakości na pierwszym miejscu, dąży do osiągnięcia wysokiej jakości i zerowej wady towarów. Dlatego każdy klient może w pełni skorzystać z najwyższej jakości i bezbłędnej obsługi Shenghua Cable. Jednocześnie przestrzegamy ducha Shenghua "Rób najlepiej, wygrywaj wzajemnie", chcemy nawiązać długoterminową i stabilną relację z każdym klientem. Niniejszym gwarantujemy, że:
1. Klient jest Bogiem. Będziemy pielęgnować każdego klienta, każdą współpracę z sercem.
2. Bezpłatna obsługa przedsprzedażna. Zapewnimy najlepszą propozycję dla każdego klienta.
3. Dobra obsługa posprzedażna. Zapewnimy bezpłatne operacje związane z produktem, wskazówki dotyczące konserwacji i uruchomienia instalacji
usługi doradztwa technicznego przy nawiązywaniu relacji współpracy z klientami.
4. Przemyślana obsługa posprzedażna. Nasz produkt jest objęty gwarancją PICC (People's Insurance Company of China). Będziemy
zapewnić bezpłatną konserwację i debugowanie w ciągu 12 miesięcy po instalacji (z wyjątkiem niewłaściwego użytkowania).
5. Gwarantujemy rozwiązanie Twoich problemów w ciągu 24 godzin w Szanghaju, 72 godziny dla innych dzielnic.
6. 24-godzinna telefoniczna linia telefoniczna. Wyznaczymy profesjonalną osobę, która odpowie na Twoje pytanie na czas.
Zawsze mocno wierzymy, że "Jakość to linia życia, Usługa to przepustka", co sprawi, że będziemy bliżej i mocniej!
Shanghai Shenghua Cable (Group) Co., Ltd.
