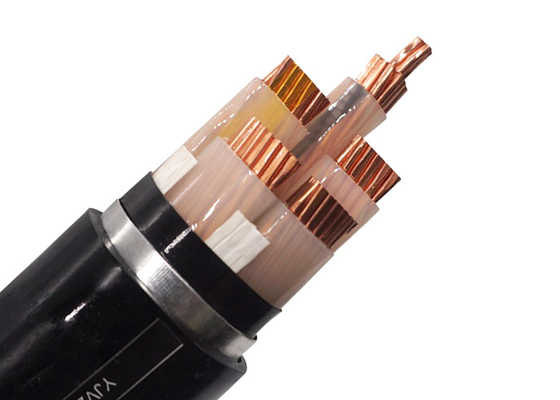

Kabel elektryczny średniego napięcia w pancerzu Shanghai Shenghua, kabel w pancerzu z drutu aluminiowego

Średnio napięcie Cable pancerny elektryczny, Aluminium Wire Cable pancerny

Shanghai Shenghua Cable Group: Rewolucja w dystrybucji energii za pomocą kabli aluminiowych o opancerzeniu (AWA) w ekstremalnych terenach

Ponieważ globalny rynek kabli średniego napięcia wzrośnie do 89,3 miliarda dolarów do 2032 r. (CAGR 4,9%)

W związku z tym, w przypadku projektów infrastrukturalnych, wymagane są kable, które pokonują trudne środowiska bez naruszania wydajności.6/6kV Aluminium Wire Armored (AWA) Cable ‡zbudowany do podziemnych szybów, spadku pionowego i korozyjnych ustawień, w których konwencjonalne kable nie działają.

Inżynieria z trzema osłonami dla wymagających instalacji

1. Ekscelencja dyrygenta.

   • Klasa 2 Miedź (IEC 60228): Kompaktowe konstrukcje z wiązkami równoważą przewodność (np. 1×500mm2: 8094 kg/km) i elastyczność


   • Izolacja XLPE: Wytrzymuje ciągłą pracę w temperaturze 90°C, awaryjne sytuacje w temperaturze 130°C i zwarcia w temperaturze 250°C (5s) ¥przedstawia PVC o 300% długości życia



2. Innowacje pancerne.

   • Armatura z drutu aluminiowego (AWA): o 30% lżejsza niż taśma stalowa, odporna na korozję w środowiskach solnych/chemicznych, pod ciśnieniem mechanicznym


   • Promień gięcia: Kompaktowy 15x kabel OD umożliwia ciasne zakręty w szybach i tunelach



3. Ekologicznie bezpieczne osłony

   • Powierzchnia PVC ST2 : czarna warstwa zewnętrzna zgodna z normą IEC 60502 i odporna na działanie promieni UV/oleju dla powierzchni ekspozycji



Certyfikowana Globalna Wydajność

• Standardy: IEC 60502, GB/T 12706.1-2008, z certyfikatami CE/RoHS/KEMA


• Bezpieczeństwo: dostępna opcja osłony LSOH (zgodnie z IEC 60502-2) w celu zmniejszenia emisji toksycznych w zamkniętych pomieszczeniach



Aplikacje, w których grawitacja spotyka się z grubością.

• Włoki pionowe: wytrzymałość na rozciąganie AWA wspiera instalacje zawieszone (np. windy górnicze).
• Strefy podatne na powodzie: konstrukcja blokująca wodę dla kanałów podziemnych (przetestowana w temperaturze otoczenia -0°C)


• Energia odnawialna: XLPE jest odporny na obciążenia termiczne w rowach farmy słonecznej i fundamenty turbin wiatrowych.

Wyższość techniczna w skali

Dlaczego Shenghua dominuje w globalnych projektach?

• Pozycja rynkowa: Chiński # 2 producent kabli z 6 bazami produkcyjnymi i rocznym eksportem ponad 500 milionów dolarów
  1

  4
  .
• Agility łańcucha dostaw:
  • Dostawa w ciągu 10 dni dla zamówień o długości 500 km jest szybsza niż średnia w branży.
  • Węglowodane rolki drewniane z taśmą BOPP
    4
    .
• Zobowiązanie do świadczenia usług:
  • 12-miesięczna gwarancja wspierana przez PICC wraz z bezpłatnym debugowaniem.
  • 24/7 wsparcie: globalna odpowiedź w ciągu 72 godzin (Szanghaj: 24 godziny)

Przewodnik: Kompaktowy przewodnik miedziany z wiązkami, Cl.2 zgodnie z IEC 60228
Izolacja: XLPE (politylen połączony krzyżowo) o wartości nominalnej 90 oC
Wewnętrzna pokrywa: PVC
Armatura: Aluminiowy drut
Obudowa: PVC typu ST2 do IEC 60502, czarna

Oznaczenie kodu:

YJ: izolacja XLPE

V: powłoka z PVC

72: Pancerz z drutu aluminiowego

Zastosowanie:

Odpowiedni do stosowania w przewodach elektroenergetycznych o napięciu znamionowym 3,6/6KV. Do układania w szybie, wodzie podziemnej i dużej różnicy poziomu, zdolny do wytrzymania zewnętrznego ciśnienia mechanicznego i

umiarkowana siła ciągnięcia.

Standardy:

Międzynarodowe: IEC 60502, IEC 60228

Chiny: GB/T 12706.1-2008

Inne normy, takie jak BS, DIN i ICEA na żądanie

Dane techniczne:

Włókno: 0,6 / 1 kV

Maksymalna temperatura przewodnika: poniżej normy (90 oC), awaryjnej (130 oC) lub zwarcia

warunki ponad 5 s (250°C).

Min. Temperatura otoczenia 0 oC, po zainstalowaniu i tylko w przypadku, gdy kabel znajduje się w stałej pozycji

Min. promienie zgięcia: 15 x przewlekły przewód

Świadectwa:

CE, RoHS, CCC, KEMA i inne na życzenie

Krótka specyfikacja techniczna:
