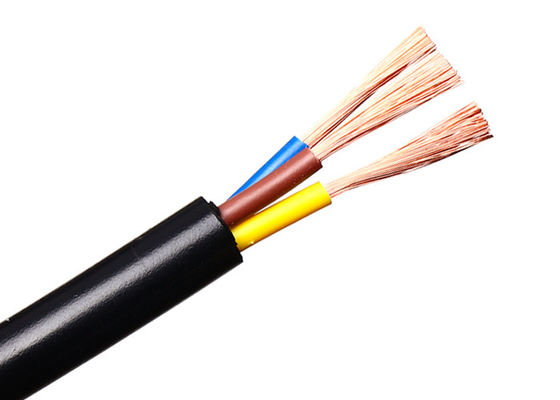

Shanghai Shenghua kabel 3 rdzenia 2,5 mm elastyczny przewód z PVC izolowany i kurtka wielojadrowy miedzian przewodnik kabel

3-żyłowy, elastyczny przewód 2,5 mm z izolacją i płaszczem z PVC, wielożyłowy przewód miedziany

Doskonałość inżynieryjna: Zasilanie precyzji w automatyce przemysłowej

Shanghai Shenghua Cable (Group) Co., Ltd. – producent kabli nr 2 w Chinach z roczną produkcją 110 000 km

oraz 21 fabrykami z certyfikatem ISO – na nowo definiuje niezawodność dzięki kablowi 3x2,5mm z elastycznym przewodnikiem miedzianym (H05VV-F). Zaprojektowany do rozdzielnic, sterowników silników i paneli oprzyrządowania, to rozwiązanie z certyfikatem IEC 60227 łączy w sobie ultra-elastyczność, trwałość i bezpieczeństwo, aby sprostać wymaganiom środowisk przemysłowych o wysokich wibracjach na całym świecie.

1. Nowoczesna konstrukcja dla krytycznych zastosowań

• Ultra-elastyczne przewodniki:
  • Miedź klasy 5 (IEC 60228): Przewodniki linkowe (np. 3x49/0,25mm dla 2,5mm² ) umożliwiają elastyczność zginania 360°, zmniejszając zmęczenie w dynamicznych konfiguracjach, takich jak ramiona robotów lub ruchome maszyny


  • Niska rezystancja: Minimalna utrata energii (np. 0,387 Ω/km dla wariantów 50mm²), zwiększająca wydajność w dystrybucji energii


• Potrójna ochrona warstwowa:
  • Izolacja PVC/D: Wytrzymuje obciążenia ciągłe 70°C i ekspozycję na chemikalia (np. oleje, rozpuszczalniki) w panelach przemysłowych


  • Płaszcz PVC-ST5: Ognioodporny i odporny na ścieranie, zmniejszający rozprzestrzenianie się ognia o 80% w zamkniętych rozdzielnicach (zgodny z IEC 60332-1/2)


• Kompaktowa konstrukcja:
  • Promień zgięcia 6x OD: Pasuje do ciasnych przewodów i zatłoczonych szaf sterowniczych (np. 11,4 mm OD dla 3x2,5mm²)


  • Lekka konstrukcja: Waga 162 kg/km (3x2,5mm²) upraszcza instalację o 40% w porównaniu z kablami pancernymi



2. Certyfikowana wydajność i bezpieczeństwo

• Zgodność globalna:
  • Normy: IEC 60227, GB/T 5023-2008, z opcjonalną certyfikacją BS/DIN/ICEA


  • Certyfikaty: CE, RoHS, CCC, KEMA – zapewniające dostęp do rynku UE/UKCA


• Bezpieczeństwo elektryczne:
  • Napięcie znamionowe 300/500V: Zoptymalizowane dla obwodów sterowania niskiego napięcia
  • Odporność na zwarcie: Wytrzymuje 160°C przez 5s podczas zwarć



3. Specyfikacje techniczne (seria H05VV-F)

4. Zastosowania na nowo definiujące niezawodność

• Rozruszniki i sterowniki silników: Elastyczne przewodniki pochłaniają wibracje w systemach HVAC i przenośnikach taśmowych


• Sprzęt prostownikowy: Izolacja PVC/D jest odporna na naprężenia termiczne w jednostkach konwersji mocy


• Integracja odnawialnych źródeł energii: Łączy inwertery słoneczne w rozdzielnicach (tolerancja 70°C)



5. Dlaczego światowi liderzy branży wybierają Shenghua?

• Mistrzostwo produkcyjne:
  • Ponad 80 typów kabli: Od przesyłu energii po rozwiązania nadprzewodnikowe (np. wiodące na świecie kable 35kV)


  • Polityka zerowej wady: Rygorystyczna kontrola jakości zgodna z IEC 60227 i GB/T 5023


• Zwinność łańcucha dostaw:
  • 10-dniowa dostawa globalna: Uszczelnione wilgocią szpule z taśmą BOPP + higroskopijne nasadki


• Niezrównane wsparcie:
  • Całodobowa infolinia techniczna: 72-godzinna reakcja globalna (24 godziny w Szanghaju)


  • Gwarancja poparta przez PICC: 12-miesięczna ochrona, w tym bezpłatne debugowanie

Opisy

Zwykły przewód w osłonie PVC
Oznaczenie kodowe: 60227 IEC53 (międzynarodowy), RVV(H05VV-F) 300/500V (Chiny)
Konstrukcje
① Przewodnik: Elastyczny przewodnik miedziany, zgodny z IEC 60228 klasa 5
② Izolacja: PVC/D
③ Płaszcz: PVC typ ST5

Zastosowania

Stosowany w panelach sterowania przełącznikami, przekaźnikami i oprzyrządowaniem rozdzielnic oraz do celów takich jak złącza wewnętrzne w urządzeniach prostownikowych, rozrusznikach silników i sterownikach.
Normy
Międzynarodowe: IEC 60227
Chiny: GB/T 5023-2008
Inne normy, takie jak BS, DIN i ICEA na życzenie
Dane techniczne
Napięcie znamionowe: 300/500 V
Maks. temp. przewodnika w normalnym użytkowaniu: 70℃
Min. promień gięcia: 6 x średnica zewnętrzna kabla
Certyfikaty
CE, RoHS, CCC, KEMA i inne na życzenie
