Szczegóły Produktu:
Zapłata:
|
| Rodzaj kabla: | H05V-K | Temperatura pracy: | 70℃ |
|---|---|---|---|
| Kolor izolacji: | Jakikolwiek kolor | Gwarancja: | 2 lata |
| napięcie: | 450/750v | Materiał przewodzący: | Copper Class5 |
| Korporacja: | grupa shenghua | Marka: | Sh Kabel |
| Podkreślić: | Certyfikacja KEMA Przewód elektryczny,Jednożyłowy przewód elektryczny |
||

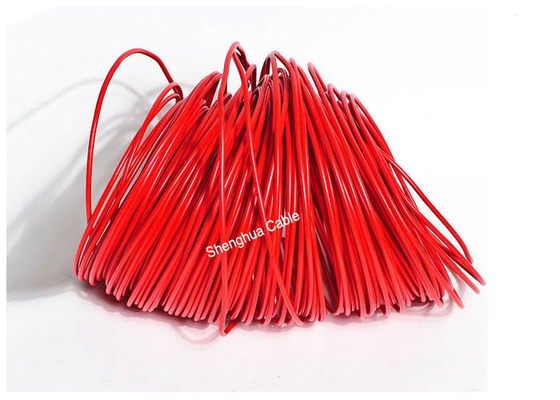

Jednożyłowy kabel elektryczny o temperaturze pracy 70℃, certyfikat CE KEMA
Shanghai Shenghua Cable (Group) Co., Ltd.— zajmująca 2. miejsce w Chinach pod względem produkcji kabli z roczną produkcją 110 000 km i 21 fabrykami z certyfikatem ISO— zapewnia niezrównaną niezawodność dzięki swoim kabli jednożyłowym PVC zgodnym z IEC 60227 (seria H05V-K/H07V-K). Zaprojektowane do instalacji stałych w budynkach mieszkalnych, komercyjnych i przemysłowych, kable te łączą w sobie ultra niską rezystancję, odporność termiczną i globalną zgodność z normami bezpieczeństwa, aby zasilać krytyczną infrastrukturę na całym świecie
Kluczowe specyfikacje (seria H07V-K 450/750V):
| Przewodnik (mm²) | Maks. Rezystancja DC (Ω/km) | Średnica (mm) | Waga (kg/km) |
|---|---|---|---|
| 1.5 | 12.1 (Cu) | 3.3 | 21.6 |
| 10 | 1.83 (Cu) | 6.4 | 119 |
| 185 | 0.0991 (Cu) | 23.3 | 1810 |
| Pełny zakres: od 0,5 mm² do 400 mm² |
Certyfikaty i bezpieczeństwo:
1. Opis:

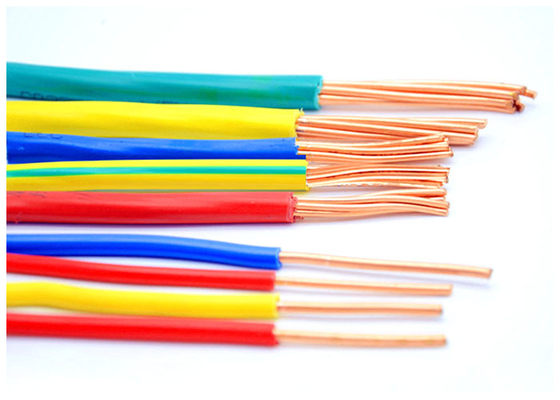

Kable jednożyłowe z przewodnikiem miedzianym (litym, linkowym lub elastycznym) i izolowane związkiem PVC. Kable są produkowane zgodnie ze specyfikacjami IEC 60227 i BS 6004.
2. Budowa:
- Przewodnik: Czysta, wyżarzona miedź okrągła zgodnie z IEC 60228 klasa 1,2, 5 i 6.
- Izolacja: Związek PVC o temperaturze znamionowej 70º C lub 85º C do ciągłej pracy.
3. Zastosowania: Przewody budowlane do instalacji stałych i układane w rurach do zastosowań ogólnych
H05V-K
| Nominalny przekrój przewodu | Nr/Średnica przewodu | Maks. O.D | Przybliżona waga | Maks. Rezystancja DC przewodu (20 ℃)Ω /km |
| mm2 | mm | mm2 | kg/km | Ω /km |
| 0.5 | 1/0.80 | 2.3 | 8.5 | 36.0 |
| 0.75(A) | 1/0.97 | 2.5 | 11.1 | 24.5 |
| 0.75(B) | 7/0.37 | 2.6 | 12.0 | 24.5 |
| 1.0(A) | 1/1.13 | 2.7 | 13.9 | 18.1 |
| 1.0(B) | 7/0.43 | 2.8 | 15.0 | 18.1 |
H07V-K
| Nominalny przekrój przewodu | Nr/Średnica przewodu | Maks. O.D | Przybliżona waga | Maks. Rezystancja DC przewodu (20 ℃)Ω /km | ||
| mm2 | mm | mm2 | kg/km | Ω /km | ||
| Miedź | Aluminium | Aluminium | Miedź | |||
| 1.5(A) | 1/1.38 | 3.2 | 20.3 | 12.1 | ||
| 1.5(B) | 7/0.52 | 3.3 | 21.6 | 12.1 | ||
| 2.5(A) | 1/1.78 | 3.9 | 31.6 | 17 | 11.8 | 7.41 |
| 2.5(B) | 7/0.68 | 4.0 | 34.8 | 7.41 | ||
| 4(A) | 1/2.55 | 4.4 | 47.1 | 22 | 7.39 | 4.61 |
| 4(B) | 7/0.85 | 4.6 | 50.3 | |||
H07V-K
| Nominalny przekrój przewodu | Nr/Średnica przewodu | Maks. O.D | Przybliżona waga | Maks. Rezystancja DC przewodu (20 ℃)Ω /km | ||
| mm2 | mm | mm2 | kg/km | Ω /km | ||
| Miedź | Aluminium | Aluminium | Miedź | |||
| 6(A) | 7/0.85 | 5.0 | 50.3 | 29 | 4.91 | 3.08 |
| 6(B) | 7/1.04 | 5.2 | 71.2 | 29 | 4.91 | 3.08 |
| 10 | 7/1.35 | 6.4 | 119 | 62 | 3.08 | 1.83 |
| 16 | 7/1.70 | 7.8 | 179 | 78 | 1.91 | 1.15 |
| 25 | 27/2.04 | 9.7 | 281 | 118 | 1.20 | 0.727 |
| 35 | 27/2.52 | 10.9 | 381 | 156 | 0.868 | 0.524 |
| 50 | 19/1.78 | 12.8 | 521 | 215 | 0.641 | 0.387 |
| 70 | 19/2.14 | 14.4 | 734 | 282 | 0.443 | 0.268 |
| 95 | 19/2.52 | 17.1 | 962 | 385 | 0.320 | 0.193 |
| 120 | 37/2.03 | 18.8 | 1180 | 431 | 0.253 | 0.153 |
| 150 | 37/2.25 | 20.9 | 1470 | 539 | 0.206 | 0.124 |
| 185 | 37/2.52 | 23.3 | 1810 | 666 | 0.164 | 0.0991 |
| 240 | 61/2.25 | 26.6 | 2350 | 857 | 0.125 | 0.0754 |
| 300 | 61/2.52 | 29.6 | 2930 | 1070 | 0.100 | 0.0601 |
| 400 | 61/2.85 | 33.2 | 3870 | 1390 | 0.0778 | 0.0470 |
