Szczegóły Produktu:
Zapłata:
|
| Typ modelu: | Kable CU/XLPE/SWA/PVC | Napęd nominalny: | 1 kV |
|---|---|---|---|
| Izolacja: | XLPE | Konduktor: | CU, miedź |
| Zbroja: | SWA, drut stalowy opancerzony | Rozmiary: | 1 ~ 630 mm2 |
| Rdzenie: | 4 rdzenie | Materiał osłony: | PCV, PE, LSOH |
| Normy: | IEC / BS / IS / VDE | Gwarancja: | 2 lata |
| Bezpłatna próbka: | Wypłacalne | Korporacja: | grupa shenghua |
| Marka: | Sh Kabel | ||
| Podkreślić: | armoured power cable,armoured electric cable |
||

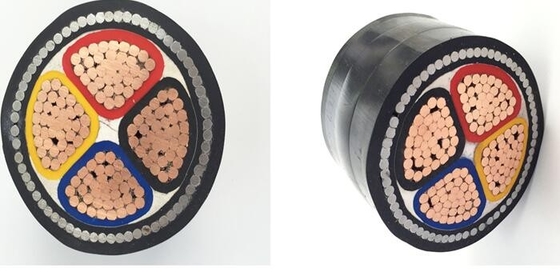

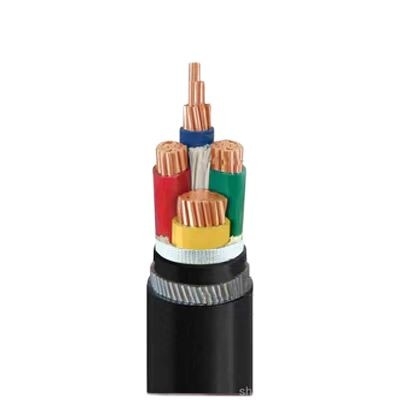

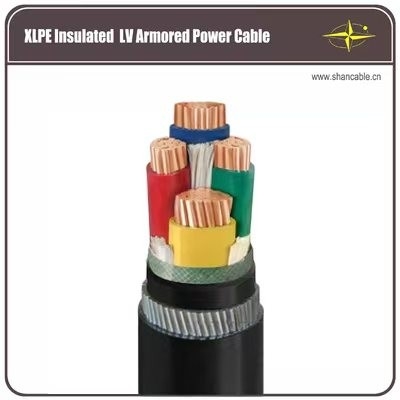

Budowa
| Kierowca | Kompaktowy przewodnik miedziany, klasa 2 zgodnie z IEC 60228 |
| Kołowy stały przewodnik miedziany, klasa 1 zgodnie z IEC 60228 | |
| Izolacja | XLPE ((Polyetylen połączony krzyżowo) |
| Wypełniacz | Wypełniacz PP |
| Taśma opakowawcza | Pozostałe artykuły z włókien |
| Wewnętrzne pokrycie | PVC wytłuszczone |
| Zbroja | Drut stalowy |
| Całkowita osłona |
PVC odporne na termity |
Wnioski
Wykorzystywane do przewodów przesyłowych i dystrybucyjnych o napięciu znamionowym 35 kV i poniżej.W porównaniu z PVC izolowanym kablem zasilania,Kabel elektryczny xlpe posiada nie tylko znakomite cechy energii elektrycznej, mechanizm,
odporny na ciepło i starzenie się, odporny na stres środowiskowy i odporny na korozję chemiczną, ale również prosty
konstrukcja, lekka waga, brak ograniczeń związanych z upuszczaniem i wysoka temperatura dopuszczalna do długotrwałej pracy.
Standardy
Międzynarodowe: IEC 60502-2, IEC 60228
Chiny: GB/T 12706.2-2008
Inne normy, takie jak:BS,DIN i ICEA na żądanie
Dane techniczne
Narysowane napięcie: 0,6/1kV
Maksymalna temperatura przewodnika: poniżej normy (90°C), awaryjne (130°C) lub zwarcia nie dłuższego niż 5 s (250°C) warunków.
Min. Temperatura otoczenia.0°C, po zainstalowaniu i tylko w przypadku, gdy kabel znajduje się w stałej pozycji
Min. promienie zgięcia: 20 x kabli O.D. dla kabli jednojadrowych nieopancerzonych
15 x kablów O.D. dla jednojadrowych kabli pancernych
15 x kabli O.D. dla kabli wielojadrowych nieopancerzonych
12 x kabli O.D. dla kabli pancernych wielojadrowych
Specyfikacje
| Nazwa przekroju poprzecznego przewodnika |
Węzły Nie, nie, nie, nie. |
Grubość izolacji | Gęstość wewnętrznego pokrycia | Dia, z branżowego drutu | Gęstość obudowy | Przybliżenie. |
Przybliż. Waga |
Max. D.C. Opór przewodnika (20 °C) | Próbkowanie napięcia AC | Obecny rating | |
| mm2 | PC/mm | mm | mm | (mm) | kg/km | Ω /km | kV/5min | W powietrzu (A) | W glebie ((A) | ||
| 4 × 4 | 7/0.85 | 0.7 | 1.0 | 0.9 | 1.8 | 18.0 | 699 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 7/104 | 0.7 | 1.0 | 1.25 | 1.8 | 19.0 | 820 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 7/138 | 0.7 | 1.0 | 1.25 | 1.8 | 22.0 | 1233 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 7/178 | 0.7 | 1.0 | 1.6 | 1.8 | 24.5 | 1550 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 7/2.14 | 0.9 | 1.0 | 1.6 | 1.8 | 29.2 | 2036 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 7/2.52 | 0.9 | 1.0 | 2.0 | 1.9 | 32.5 | 2501 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | 10/2.52 | 1.0 | 1.0 | 2.0 | 2.0 | 33.0 | 3064 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 | 14/2.52 | 1.1 | 1.0 | 2.0 | 2.1 | 37.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 19/2.52 | 1.1 | 1.2 | 2.0 | 2.3 | 43.0 | 5032 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 24 godziny na dobę.52 | 1.2 | 1.2 | 2.5 | 2.5 | 45.0 | 6327 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | 30/2.52 | 1.4 | 1.4 | 2.5 | 2.7 | 51.0 | 7765 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 37/2.52 | 1.6 | 1.4 | 2.5 | 2.8 | 56.0 | 9205 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 48/2.52 | 1.7 | 1.4 | 2.5 | 3.0 | 62.0 | 11444 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 | 61/2.52 | 1.8 | 1.6 | 2.5 | 3.2 | 67.0 | 13830 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 400 | 61/2.97 | 2.0 | 1.6 | 3.15 | 3.5 | 74.0 | 19673 | 0.0470 | 3.5 | 570 | 575 |
Jesteśmy w stanie spełnić najbardziej rygorystyczne harmonogramy dostawy według zamówienia.
Przestrzeganie terminu jest zawsze najwyższym priorytetem, ponieważ każde opóźnienie w dostawie kabla może przyczynić się do ogólnego opóźnienia projektu i przekroczenia kosztów.
Kable są dostarczane w drewnianych rolkach, skrzynkach falistych i cewkach.
taśma samoprzylepna i niehigroskopiczne czapki uszczelniające w celu ochrony końcówki kabla przed wilgocią.
Wymagane oznakowanie jest drukowane materiałem odpornym na działanie pogody na zewnątrz bębna.
zgodnie z wymaganiami klienta.
